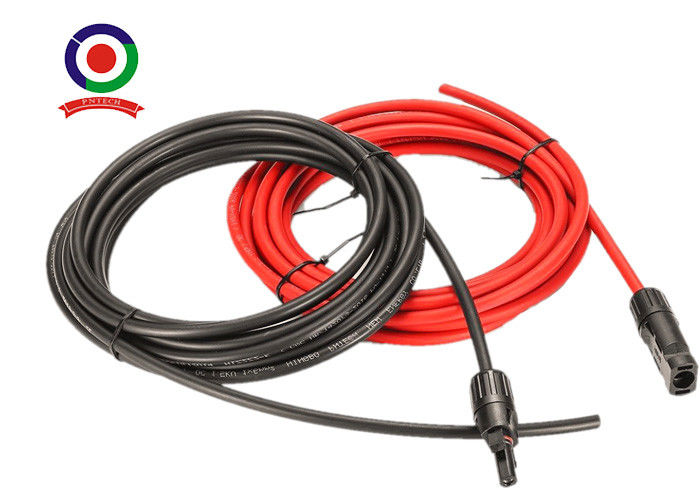

Rallonge de panneau solaire de la CE 15feet 12awg
Lieu d'origine | La Chine |
---|---|
Nom de marque | Pntech |
Certification | TUV/CE/ISO9001 |
Numéro de modèle | DC-DC |
Quantité de commande min | 1set |
Prix | Negotiation |
Détails d'emballage | 100sets/polybag 500sets/carton 39x39x22cm |
Délai de livraison | 3-10DAYS |
Conditions de paiement | L/C, T/T |
Capacité d'approvisionnement | 5000pairs par jour |
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xNom de produit | Câble d'extension solaire | Câble | 12AWG |
---|---|---|---|
tension évaluée | 1000VDC | Degré de protection | IP67 |
Courant évalué | 30A | Résistance de contact | ≤5mΩ |
Le point fort | rallonge du panneau solaire 12awg,rallonge du panneau solaire 15feet,Rallonge de panneau solaire de la CE |
15 pieds de 12AWG de câble d'extension solaire avec le panneau solaire de connecteur femelle et masculin
Description
Le conducteur utilisé en câbles solaires devrait être de la catégorie pure de l'EC qui des résultats à la ligne réduite au minimum pertes et projet étant fiables
Les câbles devraient avoir une isolation de haute catégorie qui a la capacité pour résister à de mauvaises conditions extrêmes et pour avoir les propriétés de résistance UV suffisantes qui donne la sécurité et la longue durée au système solaire.
Pour plus de sécurité et de vie, nous devrions utiliser le conducteur de cuivre enduit bidon, qui protègent le conducteur contre l'humidité et la réaction chimique sur le cuivre pour un long terme.
Solutions de gestion de câble
Selon l'application et les conditions atmosphériques Vaghasiya propose trois suivants le style différent des câbles solaires :
Câbles selon TUV 2pfg/en : 50618/CEI : 60930 (selon des normes internationales)
Les câbles selon EST : 7098 Part-1 (selon des normes de l'Inde)
Les câbles selon EST : 1554 Part-1 (selon des normes indiennes)
Tous au-dessus de trois câbles ont la gamme différente de l'estimation et des propriétés de la température. Le client peut choisir selon leurs conditions de projet.
Quel est un connecteur solaire (le connecteur masculin et le connecteur femelle) et un câble d'extension solaire (8ft, 15ft, 30ft, 50ft, 100ft) ? Si vous posez cette question, vous avez probablement noté que la plupart des modules solaires modernes de puissance élevée sont fabriqués avec les avances de fil qui ont les connecteurs solaires sur les extrémités. Il y a des années, des modules solaires ont été construits avec une boîte de jonction sur le dos qui a exigé de l'installateur d'attacher manuellement des fils aux courriers terminaux positifs et négatifs. Cette méthode est encore employée, mais ce devient lentement une chose du passé. Les modules solaires modernes tendent à utiliser les connecteurs solaires parce qu'ils rendent câblant votre rangée solaire beaucoup plus simple et plus rapidement. Les connecteurs viennent dans le mâle et les types femelles qui sont conçus pour se casser ensemble. Ils répondent aux exigences du code électrique national, ils sont TUV certifié et la méthode préférée de connexion d'inspecteurs électriques. En raison du dispositif de verrouillage des connecteurs solaires, ils ne viendront pas débranché et sont bien adaptés pour les environnements extérieurs. Les connecteurs peuvent être séparés mais il exige un connecteur spécial ouvrant l'outil.
Connecteurs en plastique durs à chaque extrémité
Connecteurs femelles et masculins
Câble résistant de lumière du soleil noire de fil
Prolonge et ferme à clef les câbles intégrés
Le TUV a examiné le câble
Résistant et imperméable UV
Description de câble :
1. Température ambiante pour l'application -40°C jusqu'à 90°C, max.temperature au conducteur 120°C
2. Le matériel réticulé de faisceau d'électrons ne fond pas ou ne coule pas à températures élevées
3. La court-circuit-température autorisée se rapportent à une période de 5s est 200°C
4. De haute résistance contre UV, l'ozone et l'hydrolyse
5. Flexible, facile à dépouiller
6. Double isolation de mur. Le faisceau d'électrons a réticulé
7. Excellente résistance à U.V, à pétrole, à graisses, à oxygène et à ozone
8. Excellente résistance à l'abrasion
9. Halogène libre, toxicité ignifuge et basse
10. Excellente flexibilité et représentation de dépouillement
11. Capacité de soin à forte intensité
Connecteur
Tension de taux : | 1000v |
Courant évalué : | 22A (2.5mm2), 30A (4mm2,6mm2) |
Tension d'essai : | 6KV (50Hz) |
Protégez le degré : | IP67/IP2X |
Matériel d'isolation : | PC/PA/PPO/TPE |
Matériel de contact : | Cuivre plaqué argenté |
Température de fonctionnement : | -40°C~+90°C |
Classe sûre : | 2 |
Classe de flamme : | UL94-V0 |
Entrez en contact avec la résistance des connecteurs de prise : | ≤5mΩ |
Force d'insertion : | ≤50N |
Retirez la force : | ≥50N |
Câble approprié : | 2.5mm2/4mm2/6mm2 (AWG14/12/10) |
Verrouillage du système : | Cassez dedans |
Produit non. | DC-DC |
Tension évaluée | C.C de TUV 1000V |
Courant évalué | 30A |
Sections transversales appropriées de câble | 2.5mm2 | 10.0mm2/14AWG | 8AWG |
Taille terminale | Φ4.0mm |
Tension d'essai | C.C 8KV 1min |
Degré de pollution | 2 |
Classe de protection | Classe II |
Matériel terminal | Cuivre bidon |
Résistance de contact | ≤ 5mΩ |
Matériaux d'isolation | PPC |
Estimation d'IP | IP67 (LE CEI 60529) |
Force à coulisse | ≥ 50N |
Force d'insertion | ≤ 50N |
La température d'essai | -40ºC~ +85ºC |
Classe de flamme | UL94V - 0 |
Instructions d'Assemblée
Pendant l'assemblée, les pièces et les outils d'individu autres ceux indiqués sont employés ou si les instructions de préparation et d'assemblée décrites ici ne sont négligées alors ni sécurité ni la conformité aux données techniques peut être garantie.
Pour la protection contre la décharge électrique, des connecteurs de picovolte doivent être isolés dans l'alimentation d'énergie tout en étant réuni ou démonté
Le produit final doit a assuré la protection contre la décharge électrique
Débranchement sous la charge : Des connexions de prise de picovolte ne doivent pas être débranchées alors que sous la charge. Elles peuvent être placées dans un aucun état de charge le changement outre du convertisseur de DC/AC ou en cassant l'interrupteur de circuit à C.A. Le branchement et le débranchement tandis que sous la tension est autorisé
Des connecteurs débranchés devraient être protégés contre la saleté et l'eau avec des chapeaux de cachetage.
Les pièces branchées sont IP67 étanches
Avantage :
• Assemblée classée simple, rapide, sûre et efficace
• Développez-vous indépendamment, conception innovatrice, ayez les droits de propriété intellectuelle indépendants, adaptatifs au connecteur directement
• Résistance mécanique élevée
• Transport à forte intensité et de tension : 30A, 1000VDC
• Basse résistance de transition
• Scellé innovateur, imperméable, conception de résistance de la poussière : IP68
• Excellente matière plastique, UL 94-V0, température ambiante large : - 40°c à 90°c, à temps et à résistant UV pour l'application extérieure à long terme
• Approuvé par TUV
FAQ :
1. Quand est-ce que je peux obtenir la citation ?
D'ici 24 heures d'obtenir l'enquête, si vous êtes très urgent pour obtenir le prix, svp appelez-nous pour donner des caractéristiques complètes au sujet du câble. le prix sera calculé bientôt.
2. combien de temps au sujet de la livraison ?
Habituellement dans un délai de 3-4 jours ouvrables après paiement, principalement selon la quantité.
3. Quelles sont vos conditions de paiement ?
Nous acceptons T/T (virement bancaire), L/C
4. Acceptez-vous l'ordre adapté aux besoins du client ?
Oui, nous faisons.
5. Offrez-vous l'OEM et l'ODM ?
Oui. L'OEM et l'ODM sont disponibles.
Image de câble solaire de l'extension 12AWG
