Câble d'extension pour panneaux solaires photovoltaïques

Faisceau de câbles solaires d'extension 4mm2, courant nominal de 30A, 3m

Description du câble :

1. Isolation double paroi. Réticulation par faisceau d'électrons

2. Excellente résistance aux UV, à l'huile, aux graisses, à l'oxygène et à l'ozone

3. Excellente résistance à l'abrasion

4. Sans halogène, ignifuge, faible toxicité

5. Excellente flexibilité et performance de dénudage

6. Capacité de transport de courant élevée

7. Approuvé TUV

Conducteur :

56 brins de cuivre recuit étamé nominal de 0,285 mm, étiré

à partir de cuivre de classe 110A à AS1574

Résistance CC maximale à 20 °C : 5,1 ohms/km

ISOLATION

Type XLPE noir

Diamètre nominal : 4,6 mm

Épaisseur de paroi nominale : 1,0 mm

Minimum en tout point : 0,8 mm

GAINE EXTÉRIEURE

Type XLPE noir

Diamètre nominal : 5,9 mm

Épaisseur de paroi nominale : 0,9 mm

Barrière de talc entre l'isolation et la gaine extérieure

Connecteur

1. Le connecteur adopte le contact de roseau avec le type de bouton interne.
2. Le verrouillage automatique permet une connexion plus facile et plus fiable.

3. La figure populaire convient à la plupart des installations sur le terrain.

4. Connexion rapide.

5. Étanche et empêche la poussière.

6. Longue durée de vie.

Instructions de montage

Lors de l'auto-assemblage, les pièces et les outils autres que ceux indiqués sont utilisés ou si les instructions de préparation et d'assemblage décrites ici sont ignorées, ni la sécurité ni la conformité aux données techniques ne peuvent être garanties.

Pour la protection contre les chocs électriques, les connecteurs PV doivent être isolés de l'alimentation électrique lors de l'assemblage ou du démontage

Le produit final doit assurer une protection contre les chocs électriques

Débrancher sous charge : les connexions de prise PV ne doivent pas être débranchées sous charge. Elles peuvent être placées dans un état sans charge en coupant le convertisseur CC/CA ou en coupant l'interrupteur de circuit CA. Le branchement et le débranchement sous tension sont autorisés

Les connecteurs déconnectés doivent être protégés de la saleté et de l'eau avec des capuchons d'étanchéité.

Les pièces enfichées sont étanches IP67


Avantage :

• Assemblage sur le terrain simple, rapide, sûr et efficace
•  Développer indépendamment, conception innovante, avoir des droits de propriété intellectuelle indépendants, s'adapter directement au connecteur
• Haute endurance mécanique
• Transport de courant et de tension élevés : 30 A, 1 000 VCC
• Faible résistance de transition
• Conception innovante scellée, étanche à l'eau et à la poussière : IP68
• Excellent matériau plastique, UL 94-V0, large plage de températures : -40 °C à 90 °C, résistant aux intempéries et aux UV pour une application extérieure de longue durée
• Approuvé par TUV

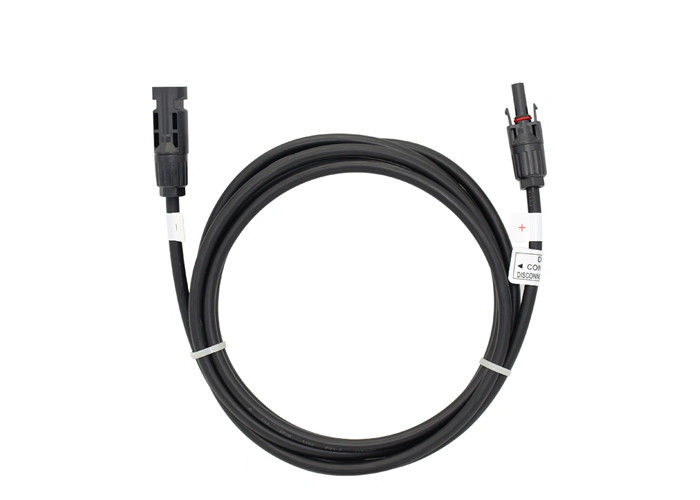

Image du câble d'extension solaire de 4 mm2

FAQ :


1. Quand puis-je obtenir le devis ?
Dans les 24 heures suivant la réception de la demande, si vous êtes très pressé d'obtenir le prix, veuillez nous appeler pour donner des spécifications complètes sur le câble. Le prix sera calculé prochainement.
2. Combien de temps dure la livraison ?
Généralement dans les 3 à 4 jours ouvrables après le paiement, principalement en fonction de la quantité.
3. Quelles sont vos conditions de paiement ?
Nous acceptons T/T (virement bancaire), L/C
4. Acceptez-vous la commande personnalisée ?
Oui, nous le faisons.
5. Proposez-vous des services OEM et ODM ?
Oui. Les OEM et ODM sont disponibles.
