Détails de produit
Lieu d'origine: La Chine
Nom de marque: Pntech
Certification: TUV/CE/ISO9001
Numéro de modèle: DC-00
Conditions de paiement et d'expédition
Quantité de commande min: 1set
Prix: negotiable
Détails d'emballage: 100sets/polybag 500sets/carton 39x39x22cm
Délai de livraison: 3-10days
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 5000pairs par jour
Nom de produit: |
Extension de câble de panneau solaire |
Type de câble: |
2.5mm2, 4mm2, 6mm2 |
Tension évaluée: |
1000VDC |
Degré de protection: |
IP67 |
Courant évalué :: |
30A |
Résistance de contact: |
≤5mΩ |
Nom de produit: |
Extension de câble de panneau solaire |
Type de câble: |
2.5mm2, 4mm2, 6mm2 |
Tension évaluée: |
1000VDC |
Degré de protection: |
IP67 |
Courant évalué :: |
30A |
Résistance de contact: |
≤5mΩ |
Connecteur extension femelle et masculine de 4mm2 de picovolte de 1 mètre de panneau solaire de câble
(4.0mm2) cuivre 56/.285 recuit bidon
XLPE a isolé. Noyau 0.6/1KV.
le câble 1500/1800Vdc SOLAIRE oversheathed avec XLPO
Cuivre en l'absence d'oxygène. RoHS XLPO conforme
| Type | Croix | Brin | Conducteur | Conducteur | Externe | Évalué | Évalué | Poids |
| section | conception | diamètre | résistance | diamètre | tension | actuel | ||
| millimètre de ² | Ø de No.x (millimètre) | millimètre | Ω /km | millimètre | VAC/DC | Kg/km | ||
| ² de PV-1*1.5 millimètre | 1,5 | 30x ø 0,25 | 1,6 | 13,5 | 4,8 | 1000/1800 | 30 | 35 |
| ² de PV-1*2.5 millimètre | 2,5 | 50x ø 0,25 | 2,0 | 8,21 | 5,3 | 1000/1800 | 41 | 50 |
| ² de PV-1*4.0 millimètre | 4,0 | 56x ø 0,3 | 2,6 | 5,09 | 6,1 | 1000/1800 | 55 | 70 |
| ² de PV-1*6.0 millimètre | 6,0 | 84x ø 0,3 | 3,3 | 3,39 | 7,1 | 1000/1800 | 70 | 95 |
Connecteur
1. Le connecteur adopte le contact du roseau avec le type d'inne-bouton.
2. Automatique-serrure permettre la connexion plus facile et fiable.
3. Costume populaire de figure la majeure partie d'installation de champ.
4. Rapidement au connecteur.
5. Preuve de l'eau et empêcher la poussière.
6. Longue durée.
| Tension de taux : | 1000v |
| Courant évalué : | 22A (2.5mm2), 30A (4mm2,6mm2) |
| Tension d'essai : | 6KV (50Hz) |
| Protégez le degré : | IP67/IP2X |
| Matériel d'isolation : | PC/PA/PPO/TPE |
| Matériel de contact : | Cuivre plaqué argenté |
| Température de fonctionnement : | -40°C~+90°C |
| Classe sûre : | 2 |
| Classe de flamme : | UL94-V0 |
| Entrez en contact avec la résistance des connecteurs de prise : | ≤5mΩ |
| Force d'insertion : | ≤50N |
| Retirez la force : | ≥50N |
| Câble approprié : | 2.5mm2/4mm2/6mm2 (AWG14/12/10) |
| Verrouillage du système : | Cassez dedans |
| Produit non. | DC-DC |
| Tension évaluée | C.C de TUV 1000V |
| Courant évalué | 30A |
| Sections transversales appropriées de câble | 2.5mm2 | 10.0mm2/14AWG | 8AWG |
| Taille terminale | Φ4.0mm |
| Tension d'essai | C.C 8KV 1min |
| Degré de pollution | 2 |
| Classe de protection | Classe II |
| Matériel terminal | Cuivre bidon |
| Résistance de contact | ≤ 5mΩ |
| Matériaux d'isolation | PPC |
| Estimation d'IP | IP67 (LE CEI 60529) |
| Force à coulisse | ≥ 50N |
| Force d'insertion | ≤ 50N |
| La température d'essai | -40ºC~ +85ºC |
| Classe de flamme | UL94V - 0 |
Instructions d'Assemblée
Pendant l'assemblée, les pièces et les outils d'individu autres ceux indiqués sont employés ou si les instructions de préparation et d'assemblée décrites ici ne sont négligées alors ni sécurité ni la conformité aux données techniques peut être garantie.
Pour la protection contre la décharge électrique, des connecteurs de picovolte doivent être isolés dans l'alimentation d'énergie tout en étant réuni ou démonté
Le produit final doit a assuré la protection contre la décharge électrique
Débranchement sous la charge : Des connexions de prise de picovolte ne doivent pas être débranchées alors que sous la charge. Elles peuvent être placées dans un aucun état de charge le changement outre du convertisseur de DC/AC ou en cassant l'interrupteur de circuit à C.A. Le branchement et le débranchement tandis que sous la tension est autorisé
Des connecteurs débranchés devraient être protégés contre la saleté et l'eau avec des chapeaux de cachetage.
Les pièces branchées sont IP67 étanches
Avantage :
• Assemblée classée simple, rapide, sûre et efficace
• Développez-vous indépendamment, conception innovatrice, ayez les droits de propriété intellectuelle indépendants, adaptatifs au connecteur directement
• Résistance mécanique élevée
• Transport à forte intensité et de tension : 30A, 1000VDC
• Basse résistance de transition
• Scellé innovateur, imperméable, conception de résistance de la poussière : IP68
• Excellente matière plastique, UL 94-V0, température ambiante large : - 40°c à 90°c, à temps et à résistant UV pour l'application extérieure à long terme
• Approuvé par TUV

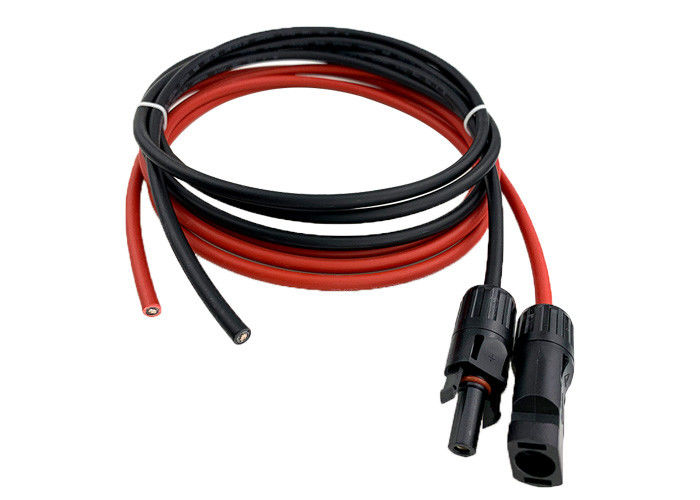

Image d'extension de câble de panneau solaire
FAQ :
1. Quand est-ce que je peux obtenir la citation ?
D'ici 24 heures d'obtenir l'enquête, si vous êtes très urgent pour obtenir le prix, svp appelez-nous pour donner des caractéristiques complètes au sujet du câble. le prix sera calculé bientôt.
2. combien de temps au sujet de la livraison ?
Habituellement dans un délai de 3-4 jours ouvrables après paiement, principalement selon la quantité.
3. Quelles sont vos conditions de paiement ?
Nous acceptons T/T (virement bancaire), L/C
4. Acceptez-vous l'ordre adapté aux besoins du client ?
Oui, nous faisons.
5. Offrez-vous l'OEM et l'ODM ?
Oui. L'OEM et l'ODM sont disponibles.
