Doublez le câble isolé de C.C pour 1500V échoué par cuivre recuit bidon par picovolte solaire
Câble solaire photovoltaïque 1500V double isolation 4mm2 XLPE en cuivre étamé toronné
Spécifications
Isolation double paroi, réticulée par faisceau d'électrons
Excellente résistance aux UV, à l'eau, à l'ozone, aux fluides ; au sel. Résistance générale aux intempéries
Excellente résistance à l'abrasion
Sans halogène, ignifuge, faible toxicité
Excellente flexibilité et performance de dénudage
Capacité de transport de courant élevée
Approuvé TUV
| Type |
Section transversale |
Conception des brins |
Diamètre du conducteur |
Résistance du conducteur |
Diamètre extérieur |
Tension nominale |
Courant nominal |
| H1Z2Z2-K 1x2.5mm2 |
2.5mm2 |
36x φ0.285mm |
2.0mm |
8.21 Ω/km |
5.4mm |
1500VDC |
50A |
| H1Z2Z2-K 1x4mm2 |
4mm2 |
56x φ0.285mm |
2.6mm |
5.09 Ω/km |
5.9mm |
1500VDC |
70A |
| H1Z2Z2-K 1x6mm2 |
6mm2 |
78x φ0.285mm |
3.3mm |
3.52 Ω/km |
6.7mm |
1500VDC |
95A |
| H1Z2Z2-K 1x10mm2 |
10mm2 |
80x φ0.4mm |
4.4mm |
1.95 Ω/km |
7.4mm |
1500VDC |
98A |
| H1Z2Z2-K 1x16mm2 |
16mm2 |
120x φ0.4mm |
5.2mm |
1.24 Ω/km |
9.2mm |
1500VDC |
132A
|
Application :
Appliqué aux panneaux solaires pour la production d'énergie et aux composants connexes du câblage, de la connexion, particulièrement adapté à l'extérieur. Résistance à la lumière du soleil, anti-vieillissement, utilisant des matériaux ignifuges sans halogène à faible émission de fumée, de qualité supérieure, plus de sécurité.
| Nom |
Câble PV |
| Description du produit |
Largement utilisé dans les installations solaires intérieures et extérieures, les installations électriques, à l'intérieur et à l'extérieur, les zones à risque d'explosion, les usines, les industries industrielles et agricoles. |
| Caractéristiques du produit |
Faible émission de fumée sans halogène, bonne résistance au froid, aux ultraviolets, à l'ozone et aux intempéries. |
| Ignifuge, résistance à la coupe et à la pénétration. |
| Niveau de protection du câble niveau Ⅱ. |
| Avec un câble photovoltaïque 150 ℃ comme matériaux d'isolation, le retardateur de flamme sans halogène est sans halogène, une résine de polyéthylène modifiée non toxique thin hengjing comme matière première principale, ajoutez sans halogène, non toxique, ignifuge, stabilisateur de chaleur, éliminez l'agent de fumée, conservateur, tel que l'engrais, ne contient pas d'halogène, de métaux lourds, de phosphore. |
| Il est conforme à ROHS, et la résistance d'isolement est faible après immersion. |
| Électrique |
1. La résistance CC : la résistance CC du fil conducteur du câble fini à 20 ℃ n'est pas supérieure à 5,09 Ω/km |
| 2. La résistance d'isolement : la résistance d'isolement du câble fini à 20 ℃ ne doit pas être inférieure à 1014 Ω. Cm, la résistance d'isolement du câble fini à 90 ℃ n'est pas inférieure à 1011 Ω. Cm |
| 3. La résistance de surface de la gaine : la résistance de la surface de la gaine du câble fini ne doit pas être inférieure à 109 Ω. |
| Structure du câble |
Conducteur : fil de cuivre étamé 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 et 10, 6,4,2.5 mm2 fil PV |
| Isolation : > 0,5 mm d'épaisseur avec un matériau à faible émission de fumée et sans halogène, et respecter la limite spécifiée par le client. |
| Gaine : épaisseur du matériau sans fumée et sans halogène > 0,5 mm. |
| Paramètres détaillés |
Température ambiante : - 40 ℃ ~ + 90 ℃ |
| La température la plus élevée du conducteur : 120 ℃ (autoriser 5 s en température de court-circuit 200 ℃) |
| Tension limitée : AC0.6/1kv dc1.8kv. |
(Nous produisons également des âmes simples de 2,5 mm2, 6 mm2, 10 mm2 et 16 mm2, ainsi que des âmes doubles,
veuillez me consulter directement si nécessaire)
Emballage et expédition :
Informations sur l'emballage et l'expédition du produit :
Notre produit de câble solaire CC est soigneusement emballé pour assurer sa livraison en toute sécurité. Chaque câble est enroulé proprement et placé dans une boîte en carton robuste pour éviter tout dommage pendant le transport.
Informations sur l'expédition :
Nous offrons une expédition rapide et fiable pour toutes les commandes de notre câble solaire CC. Votre commande sera traitée et expédiée dans un délai de 1 à 2 jours ouvrables. Une fois expédiée, vous recevrez un numéro de suivi pour surveiller l'état de votre livraison.
FAQ :
Q : Quel est le numéro de modèle du câble solaire CC ?
R : Le numéro de modèle est H1Z2Z2-K.
Q : Où le câble solaire CC est-il fabriqué ?
R : Le produit est fabriqué en Chine.
Q : Quelles certifications le câble solaire CC possède-t-il ?
R : Le câble solaire CC est certifié par TUV, CE, ISO9001, CQC, CPR et BCA.
Q : Quelle est la quantité minimale de commande pour le câble solaire CC ?
R : La quantité minimale de commande est de 500.
Q : Quels sont les détails d'emballage du câble solaire CC ?
R : Le câble solaire CC est emballé en rouleaux de 100 m chacun.

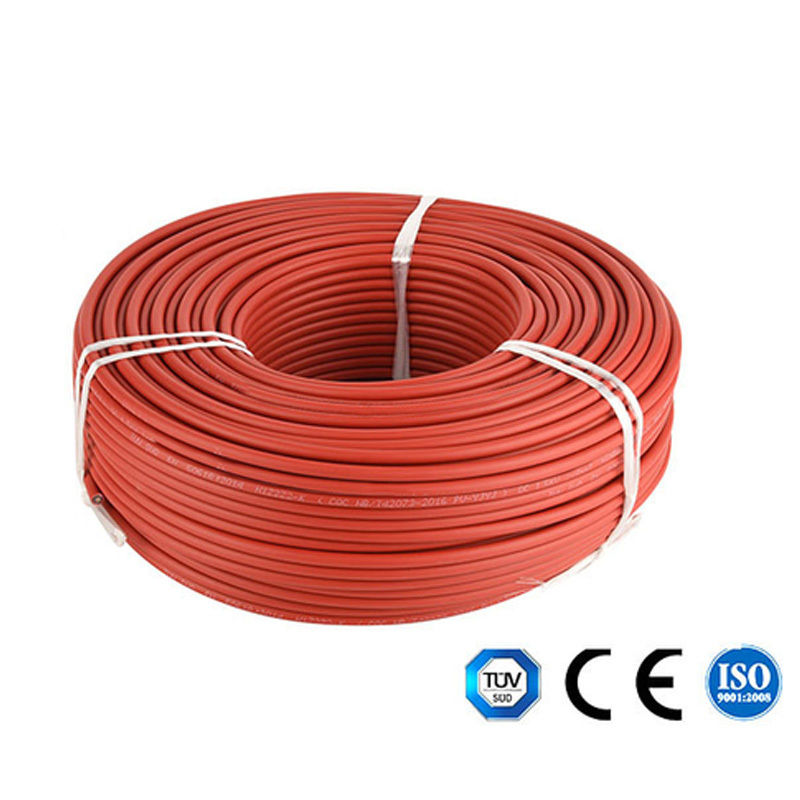

Image du câble PV solaire 4mm
