Mettre en évidence:
câble solaire de C.C
, câble photovoltaïque solaire
Câble solaire noir/rouge 4mm Pv1 F pour la veste photovoltaïque du système XLPE
Cable électrique résistant à l'usure Fil 4 mm pv1f Cable solaire pour système photovoltaïque
Définition
1.Voltage nominal: 600/1000V Température: -40°C à 90°C
2Décrit:
(1)Conducteur: cuivre recuit en conserve
(2) Isolation: 90°C XLPE, noir
(3) Veste: 90°C XLPE, noir ou rouge
3. Marquage:TüV 2 PfG 1169 PV1-F 1 × 2,5 mm2
4Application: spécialement conçue pour connecter les composants du système photovoltaïque à l' intérieur et à l' extérieur des bâtiments et des équipements aux exigences mécaniques élevées et aux conditions météorologiques extrêmes.Pour les installations permanentes.
5Caractéristiques générales: câble en isolation et en revêtement reliés par un faisceau d'électrons; haute résistance à la chaleur, au froid, à l'huile, à l'abrasion, à l'ozone, aux UV et aux intempéries;avec une meilleure réaction en cas d'incendie . faible teneur en fumée, exempt d'halogène, exempt de flamme, ignifuge; flexible, facile à enlever, très peu de place, extrêmement robuste mécaniquement, très longue durée de vie.
Données techniques
| Taille |
Section transversale |
Structure du conducteur |
Diamètre extérieur |
Max. DC |
Nommé |
Nommé |
| Résistance à 20°C |
Voltage |
Actuel |
| mm2 |
mm |
mm |
Pour les véhicules à moteur |
V DC |
Une |
| 1 x 2,5 mm2 |
2.5 mm2 |
49 fois ¢0.285 |
5.2 |
8.06 |
1000/1500 |
30A |
| 1 x 4,0 mm2 |
4.0 mm2 |
56 fois ¥0.285 |
5.9 |
4.97 |
1000/1500 |
50A |
| 1 x 6,0 mm2 |
6.0 mm2 |
84 fois ¥0.285 |
6.5 |
3.52 |
1000/1500 |
70A |
| 1 x 10,0 mm2 |
10.0 mm2 |
80 x ¥0.40 |
8.5 |
2.12 |
1000/1500 |
95A |
Application du produit
Appliqué aux panneaux solaires pour la production d'électricité et aux composants connexes du câblage, de la connexion, particulièrement adapté à l'extérieur.Utilisation des matériaux ignifuges sans halogène à faible teneur en fumée, plus de qualité, plus de sécurité.
| Nom |
Cable photovoltaïque |
| La description du produit |
Largement utilisé dans les installations solaires intérieures et extérieures, les installations électriques, les zones intérieures et extérieures sujettes à l'explosion, les usines, les industries industrielles et agricoles. |
| Caractéristiques du produit |
Faible fumée sans halogène, bon froid, ultraviolet, résistant à l'ozone et résistant aux intempéries. |
| Rétardant de flamme, résistance à la coupe et à la pénétration. |
| Niveau de protection des câbles niveau II. |
| Avec le rayonnement des câbles photovoltaïques à 150 °C comme matériau d'isolation, le retardateur de flamme sans halogène est constitué principalement de résine de polyéthylène mince de type hengjing, non toxique et sans halogène,ajouter sans halogène, non toxique, ignifuge, stabilisateur thermique, élimine les fumées, conservateur, comme l'engrais, ne contient pas d'halogène, de métaux lourds, de phosphore. |
| Il est conforme à ROHS, et la résistance d'isolation est faible après immersion. |
| Électricité |
1- la résistance en courant continu: la résistance en courant continu du noyau du câble conducteur fini à 20 °C n'est pas supérieure à 5,09 Ω/km |
| 2La résistance d'isolation: la résistance d'isolation finale du câble à 20 °C ne doit pas être inférieure à 1014 Ω. |
| 3Résistance de la surface de la gaine: la résistance de la surface de la gaine du câble fini doit être au moins de 109 Ω. |
| Structure du câble |
Conducteur: fil de cuivre en conserve 2.5, 4,6,10,16 mm2 PV1 - F |
| 25, 16 et 10, 6,4,2.5 mm2 de fil photovoltaïque |
| Isolation: > 0,5 mm d'épaisseur avec faible teneur en fumée et en matériaux halogènes, et répondant à la limite spécifiée par le client. |
| Enveloppe: épaisseur de matériau sans fumée et sans halogène > 0,5 mm. |
| Paramètres détaillés |
Température ambiante: - 40 °C à + 90 °C |
| Température maximale du conducteur: 120 °C (permettre 5 s à une température de 200 °C en court-circuit) |
| Voltage limité: AC0,6/1kv et dc1,8kv. |
(Nous produisons également des noyaux simples de 2,5 mm2, 6 mm2, 10 mm2 et 16 mm2, ainsi que des noyaux doubles,
s'il vous plaît me consulter directement si nécessaire)

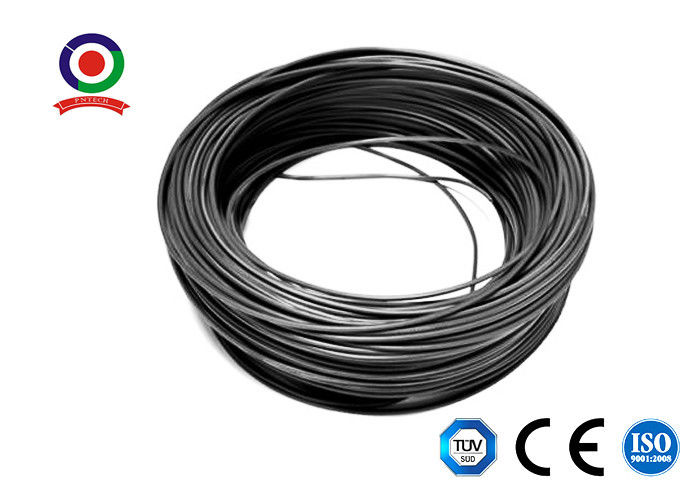

Image du câble solaire de 4 mm
