Temps solaire à un noyau du câble 6.5mm H1Z2Z2-K PV1-F d'EN50618 picovolte résistant
Câble solaire CC photovoltaïque unipolaire TUV EN50618 4mm H1Z2Z2-K PV1-F pour système solaire
Description
Le câble solaire est le câble d'interconnexion utilisé dans la production d'énergie photovoltaïque. Un câble solaire interconnecte les panneaux solaires et d'autres composants électriques d'un système photovoltaïque. Les câbles solaires sont conçus pour être résistants aux UV et aux intempéries. Il peut être utilisé dans une large plage de températures et est généralement posé à l'extérieur.
Construction
1. Classement : Tension : 600/1000 V Température : -40 °C – 90 °C
2. Description :
(1) Conducteur : cuivre recuit étamé
(2) Isolation : 90 °C XLPE, noir
(3) Gaine : 90 °C XLPE, noir ou rouge
3. Marquage : TüV 2 PfG 1169 PV1-F 1×6mm2
| Type |
Section transversale |
Conception des brins |
Diamètre du conducteur |
Résistance du conducteur |
Diamètre extérieur |
Tension nominale |
Courant nominal |
| H1Z2Z2-K 1x6mm2 |
6mm2 |
84x φ0,28mm |
3,3 mm |
3,39 Ω/km |
6,1 mm |
1500 VCC |
55 A |
Applications
Spécialement conçu pour connecter les composants du système photovoltaïque à l'intérieur et à l'extérieur des bâtiments et des équipements avec des exigences mécaniques élevées et des conditions météorologiques extrêmes. Pour les installations permanentes.
5. Caractéristiques générales : Câble composé d'une isolation et d'un revêtement réticulés par faisceau d'électrons ; haute résistance à la chaleur, au froid, à l'huile, à l'abrasion, à l'ozone, aux UV et aux intempéries ; avec une réaction améliorée en cas d'incendie. faible fumée, sans halogène, sans flamme, ignifuge ; flexible, facile à dénuder, très faible encombrement, extrêmement, extrêmement robuste mécaniquement, très longue durée de vie.
Caractéristiques :
Nominal 90 °C humide et sec
Résistant à la déformation à haute température
Excellente résistance à l'humidité,
Propriétés électriques stables sur une large plage de températures
Excellente résistance à l'écrasement et aux coupures par compression
Résistant à la plupart des huiles et produits chimiques
Résistant aux UV/lumière du soleil
Répond au test de flexion à froid à -40 °C
| Nom du produit |
Câble solaire standard TUV |
| Modèle NO. |
H1Z2Z2-K 1x 6mm2 |
| Tension |
Câble haute tension |
| Matériau d'isolation |
XLPE |
| Forme du matériau |
Fil rond |
| Certification |
ROSH, CE, TUV |
| Normes |
TUV EN50618 |
| Noyaux |
1 Noyau |
| Emballage de transport |
Tambour en fer-bois, tambour en fer |
| Application |
Construction, Souterrain, Industriel, Centrale électrique |
| Matériau de la gaine |
XLPE |
| Matériau du noyau du fil |
Cuivre étamé |
| Section transversale |
6mm2 |
| Nom |
Câble PV |
| La description du produit |
Largement utilisé dans les installations solaires intérieures et extérieures, les installations électriques, à l'intérieur et à l'extérieur, les zones à risque d'explosion, les usines, les industries industrielles et agricoles. |
| Caractéristiques du produit |
Faible fumée sans halogène, bon froid, résistant aux ultraviolets, à l'ozone et aux intempéries. |
| Ignifuge, résistance à la coupe et à la pénétration. |
| Niveau de protection du câble niveau Ⅱ. |
| Avec 150 ℃ de rayonnement de câble photovoltaïque comme matériaux d'isolation, le retardateur de flamme sans halogène est sans halogène, une résine de polyéthylène modifiée non toxique thin hengjing comme matière première principale, ajoutez sans halogène, non toxique, ignifuge, stabilisateur de chaleur, éliminez l'agent de fumée, conservateur, tel que l'engrais, ne contient pas d'halogène, de métaux lourds, de phosphore. |
| Il est conforme à ROHS, et la résistance d'isolement est faible après immersion. |
| Électrique |
1. La résistance CC : le câble fini à 20 ℃, la résistance CC du noyau du fil conducteur n'est pas supérieure à 5,09 Ω/km |
| 2. La résistance d'isolement : la résistance d'isolement du câble fini à 20 ℃ ne doit pas être inférieure à 1014 Ω. Cm, la résistance d'isolement du câble fini à 90 ℃ n'est pas inférieure à 1011 Ω. Cm |
| 3. La résistance de surface de la gaine : la résistance de la surface de la gaine du câble fini ne doit pas être inférieure à 109 Ω. |
| Structure du câble |
Conducteur : fil de cuivre étamé 2,5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 et 10, 6, 4, 2 mm ^ 2 fil PV |
| Isolation : > 0,5 mm d'épaisseur avec un matériau à faible dégagement de fumée et sans halogène, et respecter la limite spécifiée par le client. |
| Gaine : faible dégagement de fumée et épaisseur de matériau sans halogène > 0,5 mm. |
| Paramètres détaillés |
Température ambiante : - 40 ℃ ~ + 90 ℃ |
| La température la plus élevée du conducteur : 120 ℃ (autoriser 5 s en température de court-circuit 200 ℃) |
| Tension limitée : CA0,6/1 kv CC1,8 kv. |
(Nous produisons également des âmes simples de 2,5 mm2, 4 mm2, 10 mm2 et 16 mm2, ainsi que des âmes doubles,
veuillez me consulter directement si nécessaire)

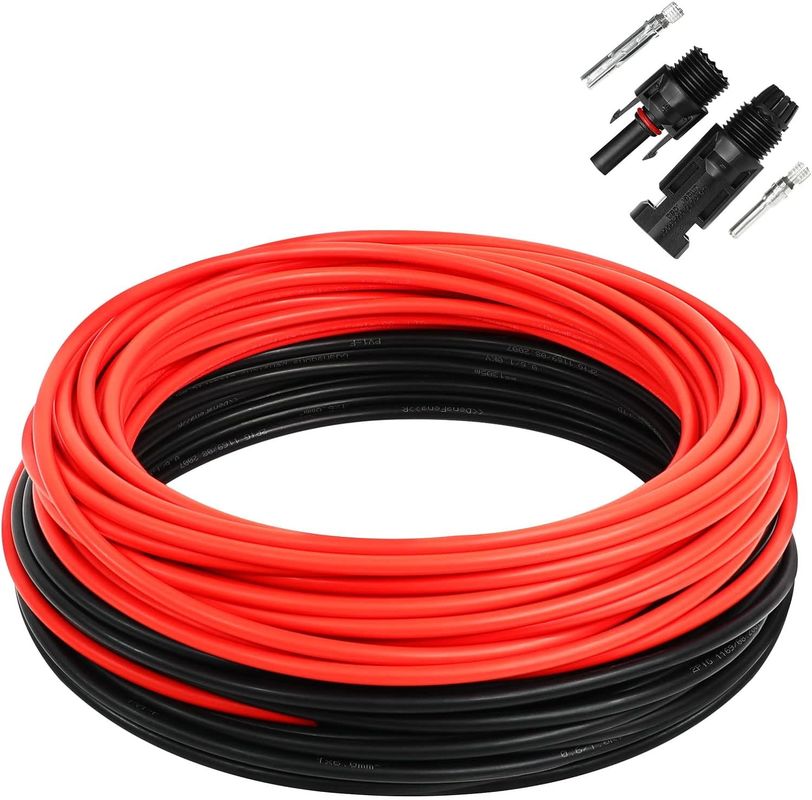

Photos du câble solaire CC de 6 mm2
