Détails de produit
Lieu d'origine: La Chine
Nom de marque: Pntech
Certification: TUV/CE/ISO9001
Numéro de modèle: PV1-F 1x4mm2
Conditions de paiement et d'expédition
Quantité de commande min: 100m
Prix: negotiable
Détails d'emballage: 250m/roll 100m/roll 500m par carton
Délai de livraison: 3-10days
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 70000m par jour
Nom de produit: |
Câble solaire 4mm2 de C.C |
Tension: |
600/1000V C.C À C.A. 1800V |
Structure: |
56/0.3mm |
Couleur: |
Noir ou rouge |
Câble OD: |
6.1mm |
Emballage: |
250m/roll 100m/roll |
Nom de produit: |
Câble solaire 4mm2 de C.C |
Tension: |
600/1000V C.C À C.A. 1800V |
Structure: |
56/0.3mm |
Couleur: |
Noir ou rouge |
Câble OD: |
6.1mm |
Emballage: |
250m/roll 100m/roll |
La résistance d'ozone UV solaire du câble 55A de C.C TUV a examiné le système solaire d'isolation de XLPE
Specificate
Le produit est manufacturé selon les 2 conditions de PfG 1169/08.2007.The de la norme photovoltaïque de câble. Et notre produit possèdent le certificat de TUV.
Les propriétés électriques et dimensionnelles de ce produit sont mesurées par le département technique et de la qualité de garantie au laboratoire de câbles de Jiangnan. Câblez la représentation en ce qui concerne la résistance de conducteur, qualité de construction (exécution), cohérence dimensionnelle, et d'autres paramètres sont vérifiés aux normes éditées et approuvés.
| Taille | En coupe | Structure de conducteur | Diamètre extérieur | C.C de maximum | Évalué | Évalué |
| Résistance à 20℃ | Tension | Actuel | ||||
| millimètre de ² | millimètre | millimètre | Ω/km | V C.C | A | |
| ² de 1 x de 2.5mm | ² de 2.5mm | 49 x ∅0.25 | 5,4 | 8,06 | 1000/1500 | 30A |
| ² de 1 x de 4.0mm | ² de 4.0mm | 56 x ∅0.285 | 6,1 | 4,97 | 1000/1500 | 50A |
| ² de 1 x de 6.0mm | ² de 6.0mm | 84 x ∅0.30 | 7,1 | 3,52 | 1000/1500 | 70A |
| ² de 1 x de 10.0mm | ² de 10.0mm | 80 x ∅0.40 | 8,5 | 2,12 | 1000/1500 | 95A |
Application :
Appliqué aux panneaux solaires pour la production d'électricité et les composants connexes du câblage, connexion, particulièrement appropriée à extérieur. Résistance à la lumière du soleil, anti-vieillissement, utilisant les matériaux ignifuges sans halogène de basse fumée, une catégorie plus élevée, plus de sécurité.
| Nom | Câble de picovolte |
| La description de produit | Très utilisé dans les installations solaires d'intérieur et extérieures, les industries d'installation, d'intérieur et extérieures, explosion-enclines électriques de secteurs, d'usines, industrielles et agricoles. |
| Caractéristiques du produit | Basse fumée sans halogène, bon froid, l'ultraviolet, l'ozone - résistant et temps - résistant. |
| Ignifuge, coupant la résistance et la résistance de pénétration. | |
| Niveau de Ⅱ de niveau de protection de câble. | |
| Avec le rayonnement photovoltaïque de câble de 150 ℃ comme matériaux d'isolation, ignifuge libre d'halogène est polyéthylène modifié sans halogène et non-toxique hengjing légèrement la résine car la matière première principale, ajoutent sans halogène, non-toxique, ignifuge, stabilisateur de chaleur, élimine l'agent chimique fumigène, agent de conservation, tel que l'engrais, ne contient pas l'halogène, métaux lourds, phosphore. | |
| Il se conforme à ROHS, et la résistance d'isolation est petite après immersion. | |
| Élém. élect. | 1. La résistance de C.C : le câble de finition à la résistance conductrice de C.C de noyau de fil de 20 ℃ n'est pas plus grand que 5,09 Ω/km |
| 2. La résistance d'isolation : la résistance d'isolation de finition du câble au ℃ 20 ne devrait pas moins de 1014 Ω. cm, résistance d'isolation de finition de câble au ℃ 90 ne sont pas moins de 1011 Ω. cm | |
| 3. La résistance extérieure de gaine : la résistance de la surface de finition de gaine de câble devrait être pas moins de 109 Ω. | |
| Structure de câble | Conducteur : câblage cuivre bidon 2,5, 4,6,10,16 mm2 PV1 - F |
| 25,16 et 10, fil de 6,4,2.5 mm2 picovolte | |
| Isolation : > 0.5mm profondément avec le bas matériel de fumée et d'halogène, et respectent la limite spécifique du client. | |
| Gaine : basse épaisseur matérielle libre de fumée et d'halogène > 0.5mm. | |
| Paramètres détaillés | Température ambiante : - ℃ 40 | + ℃ 90 |
| La température la plus élevée du conducteur : ℃ 120 (permettez 5 s dans le ℃ de la température 200 de court circuit) | |
| Tension limitée : AC0.6/1kv dc1.8kv. |
(Nous produisons également à un noyau de 2.5mm2, 6mm2, 10mm2 et 16mm2, aussi bien que doubles noyaux,
veuillez me consulter directement s'il y a lieu)

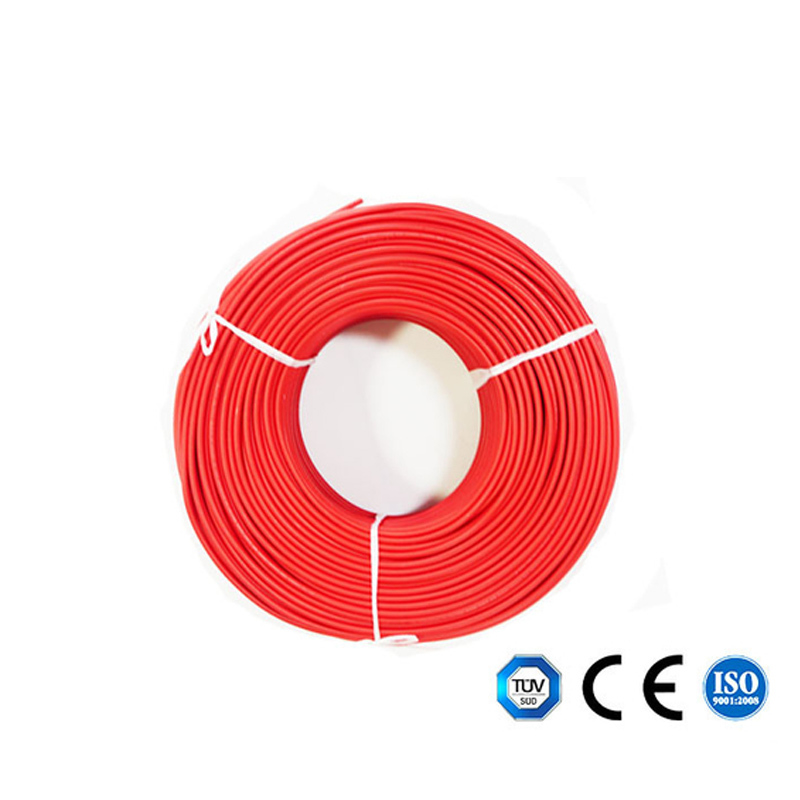

Image du câble solaire 4mm2 de C.C
