Mettre en évidence:
câble solaire de C.C
, câble de C.C de picovolte
Câble solaire de picovolte de résistance UV, émission de fumée de câble de C.C de picovolte de ² de 16mm basse
Câble PV solaire 16mm2 double isolation résistant aux UV TUV EN50618 pour système solaire
Performance de résistance au feu : CEI 60332-1
Faible émission de fumée : EN/CEI 61034-2
Sans halogène selon EN 50525-1, Annexe B
Faible corrosivité des gaz selon EN 50267-2-2, CEI 60754-2
Type
Caractéristiques techniques du câble solaire CC photovoltaïque PV :
Tension de fonctionnement : CA : 600/1000V CC : 900/1800V
Tension maximale : 1,8 kV
Tension d'essai : 6,5 kV CA
Température de fonctionnement : -40-90 °C
Rayon de courbure :
Fixe : 4 x diamètre hors tout
Flexion : 5 x diamètre hors tout
Température maximale du conducteur : 120 °C
Température maximale du conducteur en court-circuit : 250 °C
Résistance d'isolement : 10 MΩ x km
16mm2Application du câble solaire CC
Ces câbles sont conçus pour connecter les composants du système photovoltaïque à l'intérieur et à l'extérieur
des bâtiments et des équipements avec des exigences mécaniques élevées et des conditions météorologiques extrêmes.
Normes du câble solaire CC photovoltaïque PV
DIN EN 50618
Performance de résistance au feu : CEI 60332-1
Faible émission de fumée : EN/CEI 61034-2
Sans halogène selon EN 50525-1, Annexe B
Faible corrosivité des gaz selon EN 50267-2-2, CEI 60754-2
Type
| Section transversale |
Conception des brins |
Diamètre du conducteur |
Résistance du conducteur |
Diamètre extérieur |
Tension nominale |
Courant nominal |
H1Z2Z2-K 1x16mm2 |
| 16mm2 |
120x φ0,4mm |
5,2mm |
1,24 Ω/km |
9,2mm |
1500VCC |
132A |
Caractéristiques : |
1) Les matériaux réticulés par faisceau d'électrons ne fondent pas et ne coulent pas, même à haute température, haute résistance à la chaleur, au froid, à l'abrasion, aux UV, à l'ozone et à l'hydrolyse.
2) Ces câbles permettent l'interconnexion entre les panneaux photovoltaïques (PV) et des panneaux à l'onduleur.
3) Ils fonctionnent en tension continue et offrent une longue durée de vie dans des conditions exposées.
Nom
| Câble PV |
|
| Largement utilisé dans les installations solaires intérieures et extérieures, les installations électriques, intérieures et extérieures, les zones à risque d'explosion, les usines, les industries industrielles et agricoles. |
Caractéristiques du produit |
| Faible émission de fumée sans halogène, bonne résistance au froid, aux ultraviolets, à l'ozone et aux intempéries. |
Ignifuge, résistance à la coupe et à la pénétration. |
| Niveau de protection du câble niveau Ⅱ. |
| Avec une radiation de câble photovoltaïque de 150 ℃ comme matériaux d'isolation, le retardateur de flamme sans halogène est sans halogène, une résine de polyéthylène modifiée non toxique thin hengjing comme matière première principale, ajouter sans halogène, non toxique, retardateur de flamme, stabilisateur de chaleur, éliminer l'agent de fumée, conservateur, tel que l'engrais, ne contient pas d'halogène, de métaux lourds, de phosphore. |
| Il est conforme à ROHS, et la résistance d'isolement est faible après immersion. |
| Électrique |
| 1. La résistance CC : le câble fini à 20 ℃, la résistance CC du cœur de fil conducteur n'est pas supérieure à 5,09 Ω/km |
2. La résistance d'isolement : la résistance d'isolement du câble fini à 20 ℃ ne doit pas être inférieure à 1014 Ω. Cm, la résistance d'isolement du câble fini à 90 ℃ n'est pas inférieure à 1011 Ω. Cm |
| 3. La résistance de surface de la gaine : la résistance de la surface de la gaine du câble fini ne doit pas être inférieure à 109 Ω. |
| Structure du câble |
| Conducteur : fil de cuivre étamé 2,5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
18, 16 et 14, 12, 10, 8, 6, 4, 2 mm ^ 2 fil PV |
| Isolation : > 0,5 mm d'épaisseur avec un matériau à faible émission de fumée et sans halogène, et respecter la limite spécifiée par le client. |
| Gaine : épaisseur du matériau sans fumée et sans halogène > 0,5 mm. |
| Paramètres détaillés |
| Température ambiante : - 40 ℃ ~ + 90 ℃ |
La température la plus élevée du conducteur : 120 ℃ (autoriser 5 s en température de court-circuit 200 ℃) |
| Tension limitée : CA0,6/1kv CC1,8kv. |
| FAQ : |
1. Quand puis-je obtenir le devis ?
Dans les 24 heures suivant la réception de la demande, si vous êtes très pressé d'obtenir le prix, veuillez
nous appeler pour donner des spécifications complètes sur le câble. Le prix sera calculé prochainement.
2. Combien de temps pour la livraison ?
Habituellement dans les 3-4 jours ouvrables après le paiement, principalement en fonction de la quantité.
3. Quelles sont vos conditions de paiement ?
Nous acceptons T/T (virement bancaire), L/C
4. Acceptez-vous la commande personnalisée ?
Oui, nous le faisons.
5. Offrez-vous l'OEM et l'ODM ?
Oui. L'OEM et l'ODM sont disponibles.

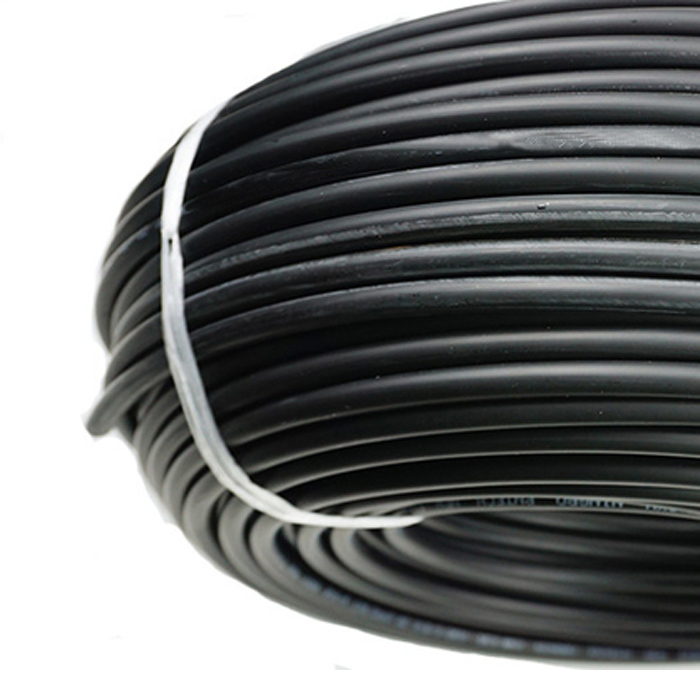

Image de 16mm² Solar
Câble PV
