Mettre en évidence:
câble solaire de C.C
, câble photovoltaïque solaire
Le TUV a certifié 1 pénétration photovoltaïque solaire du câble 10mm2 de noyau résistante
Matériau de conducteur de cuivre de 10 mm2 pour câble solaire TUV et matériau d'isolation XLPE
Cable solaire en cuivre en conserve PV1-F 10 mm2
(1) Conducteur: cuivre recuit en conserve
(2) Isolation: 120°C XLPE, noir
(3) Veste: 120 ° C XLPE, noir ou rouge
Marquage:
TüV 2 PfG 1169 PV1-F 1 × 10 mm2 AC 0,6/1,0 KV DC 1,8 KV NINGBO NEW ENERGY CO., LTD.
| Le type |
Section transversale |
Conception des brins |
Diamètre du conducteur |
Résistance du conducteur |
Diamètre extérieur |
Voltage nominal |
Courant nominal |
| PV-1x10 mm2 |
10 mm2 |
80 x φ0,4 mm |
4.4 mm |
10,95 Ω/km |
8.5 mm |
Pour les appareils électroniques |
98A |
Les câbles résistants au feu
A. Application:Double isolation, câbles croisés électron-faisceau pour les centrales photovoltaïques.
Construction:Coupe en conserve,conformément à la norme VDE0295/CEI60228,classe 5
B. Propriétés/normes du matériau:
1. Résistance au feu:IEC60332-1.
2Émission de fumée:CEI61034;EN50268-2
3. Faible charge de feu:DIN51900
4- approbation:TUV2PfG 1169/08.2007 PV1-F.
5- Normes d'application:UNE211 23; UNE20.460-5-52, UTE C 32-502
Application du produit
Appliqué aux panneaux solaires pour la production d'électricité et aux composants connexes du câblage, de la connexion, particulièrement adapté à l'extérieur.Utilisation des matériaux ignifuges sans halogène à faible teneur en fumée, plus de qualité, plus de sécurité.
| Nom |
Cable photovoltaïque |
| La description du produit |
Largement utilisé dans les installations solaires intérieures et extérieures, les installations électriques, les zones intérieures et extérieures sujettes à l'explosion, les usines, les industries industrielles et agricoles. |
| Caractéristiques du produit |
Faible fumée sans halogène, bon froid, ultraviolet, résistant à l'ozone et résistant aux intempéries. |
| Rétardant de flamme, résistance à la coupe et à la pénétration. |
| Niveau de protection des câbles niveau II. |
| Avec le rayonnement des câbles photovoltaïques à 150 °C comme matériau d'isolation, le retardateur de flamme sans halogène est constitué principalement de résine de polyéthylène mince de type hengjing, non toxique et sans halogène,ajouter sans halogène, non toxique, ignifuge, stabilisateur thermique, élimine les fumées, conservateur, comme l'engrais, ne contient pas d'halogène, de métaux lourds, de phosphore. |
| Il est conforme à ROHS, et la résistance d'isolation est faible après immersion. |
| Électricité |
1- la résistance en courant continu: la résistance en courant continu du noyau du câble conducteur fini à 20 °C n'est pas supérieure à 5,09 Ω/km |
| 2La résistance d'isolation: la résistance d'isolation finale du câble à 20 °C ne doit pas être inférieure à 1014 Ω. |
| 3Résistance de la surface de la gaine: la résistance de la surface de la gaine du câble fini doit être au moins de 109 Ω. |
| Structure du câble |
Conducteur: fil de cuivre en conserve 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 et 10, 6, 4, 2 mm ^ 2 fils PV |
| Isolation: > 0,5 mm d'épaisseur avec faible teneur en fumée et en matériaux halogènes, et répondant à la limite spécifiée par le client. |
| Enveloppe: épaisseur de matériau sans fumée et sans halogène > 0,5 mm. |
| Paramètres détaillés |
Température ambiante: - 40 °C à + 90 °C |
| Température maximale du conducteur: 120 °C (permettre 5 s à une température de 200 °C en court-circuit) |
| Voltage limité: AC0,6/1kv et dc1,8kv. |
(Nous produisons également un seul noyau de 2,5 mm2, 4 mm2, 6 mm2 et 16 mm2, ainsi que des doubles noyaux,
s'il vous plaît me consulter directement si nécessaire)

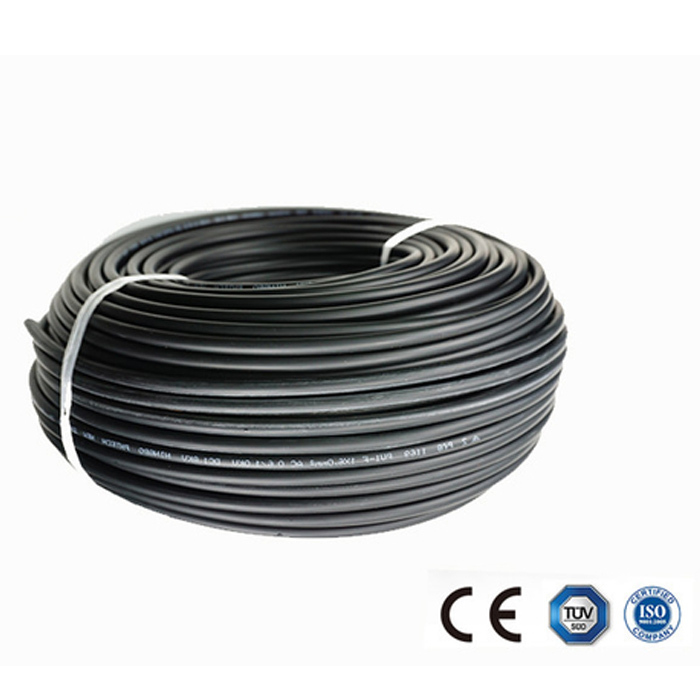

Des photos du câble solaire de 10 mm2
