Mettre en évidence:
câble solaire de C.C
, câble de C.C de picovolte
Résistance à l'abrasion ignifuge de câble solaire de picovolte de système d'alimentation excellente
Câble PV solaire double isolation 2,5 mm2 approuvé TUV 2pfg 1169 pour système d'alimentation
Câble PV solaire PV1-F 2PFG 1169 2,5 mm2
1. Construction : cuivre étamé, isolation XLPE, gaine extérieure XLPE.
2. Tension d'essai : 6500V, 5min ; tension nominale : 1000/1800V DC.
3. Sans halogène et faible émission de fumée, norme Rohs.
4. Résistance aux UV.
5. Température nominale : -40°C à 125°C, résistance au froid.
6. Certification TUV, TUV2Pfg1169-1.
7. Câble d'alimentation pour système photovoltaïque.
Description des câbles résistants au feu TUV PV :
A. Application : Câbles à double isolation, réticulés par faisceau d'électrons pour centrale photovoltaïque.
Construction : cuivre étamé, selon VDE0295/IEC60228, Classe 5
B. Propriétés/Normes des matériaux :
1. Performance ignifuge : IEC60332-1.
2. Émission de fumée : IEC61034 ; EN50268-2
3. Faible charge d'incendie : DIN51900
4. Approbations : TUV2PfG 1169/08.2007 PV1-F.
5. Normes d'application : UNE211 23 ; UNE20.460-5-52, UTE C 32-502
Application :
Appliqué aux panneaux solaires pour la production d'énergie et aux composants connexes du câblage, de la connexion, particulièrement adapté à l'extérieur. Résistance à la lumière du soleil, anti-vieillissement, utilisant des matériaux ignifuges sans halogène à faible émission de fumée, de qualité supérieure, plus de sécurité.
| Type |
Section transversale |
Conception des brins |
Diamètre du conducteur |
Résistance du conducteur |
Diamètre extérieur |
Tension nominale |
Courant nominal |
| PV-1x2.5mm2 |
2.5mm2 |
50x φ0.25mm |
2.0mm |
8.21 Ω/km |
4.9mm |
1800VDC |
50A |
| Nom |
Câble PV |
| Description du produit |
Largement utilisé dans les installations solaires intérieures et extérieures, les installations électriques, intérieures et extérieures, les zones à risque d'explosion, les usines, les industries industrielles et agricoles. |
| Caractéristiques du produit |
Faible émission de fumée sans halogène, bonne résistance au froid, aux ultraviolets, à l'ozone et aux intempéries. |
| Ignifuge, résistance à la coupe et à la pénétration. |
| Niveau de protection des câbles niveau Ⅱ. |
| Avec 150 ℃ de rayonnement de câble photovoltaïque comme matériaux d'isolation, le retardateur de flamme sans halogène est sans halogène, résine de polyéthylène modifiée non toxique hengjing comme matière première principale, ajouter sans halogène, non toxique, retardateur de flamme, stabilisateur de chaleur, éliminer l'agent de fumée, conservateur, tel que l'engrais, ne contient pas d'halogène, de métaux lourds, de phosphore. |
| Il est conforme à ROHS, et la résistance d'isolation est faible après immersion. |
| Électrique |
1. La résistance CC : la résistance CC du noyau de fil conducteur du câble fini à 20 ℃ n'est pas supérieure à 5,09 Ω/km |
| 2. La résistance d'isolement : la résistance d'isolement du câble fini à 20 ℃ ne doit pas être inférieure à 1014 Ω. Cm, la résistance d'isolement du câble fini à 90 ℃ n'est pas inférieure à 1011 Ω. Cm |
| 3. La résistance de surface de la gaine : la résistance de la surface de la gaine du câble fini ne doit pas être inférieure à 109 Ω. |
| Structure du câble |
Conducteur : fil de cuivre étamé 2,5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 et 10, 6, 4, 2 mm ^ 2 fil PV |
| Isolation : > 0,5 mm d'épaisseur avec un matériau à faible émission de fumée et sans halogène, et respecter la limite spécifiée par le client. |
| Gaine : épaisseur du matériau sans fumée et sans halogène > 0,5 mm. |
| Paramètres détaillés |
Température ambiante : - 40 ℃ ~ + 90 ℃ |
| La température la plus élevée du conducteur : 120 ℃ (autoriser 5 s en température de court-circuit 200 ℃) |
| Tension limitée : AC0.6/1kv dc1.8kv. |
(Nous produisons également des âmes simples de 4mm2, 6mm2 10mm2 et 16mm2, ainsi que des âmes doubles,
veuillez me consulter directement si nécessaire)

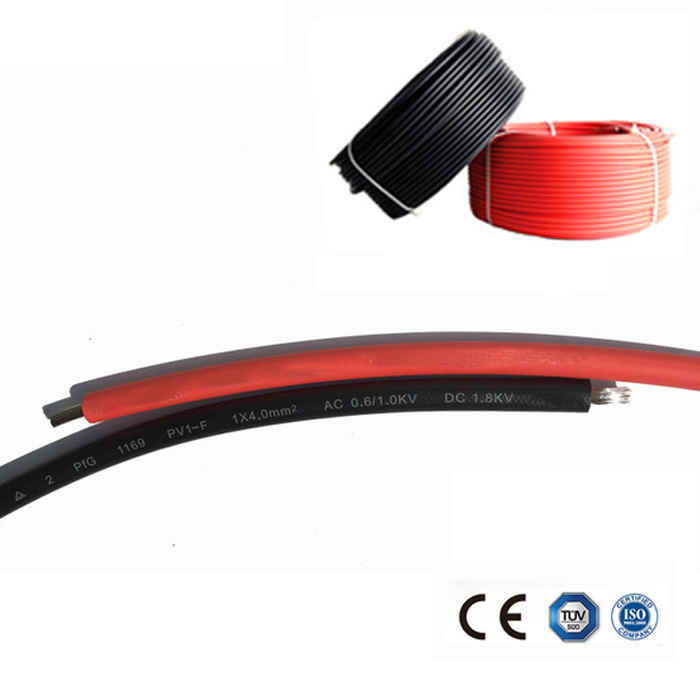

Photos du câble PV solaire de 2,5 mm
