Mettre en évidence:
câble de C.C de picovolte
, câble photovoltaïque solaire
Espace requis de câble 4mm solaire résistant de l'ozone bas de haute résistance contre la chaleur
Câble solaire photovoltaïque électrique TUV EN50618 monocœur 4mm, isolation XLPE, résistance aux UV
Caractéristiques générales :
Câble fabriqué avec une isolation et un revêtement réticulés par faisceau d'électrons ; haute résistance à la chaleur, au froid, à l'huile, à l'abrasion, à l'ozone,
aux UV et aux intempéries ; avec une réaction améliorée en cas d'incendie. Faible émission de fumée, sans halogène, sans flamme,
ignifuge ; flexible, facile à dénuder, très faible encombrement, extrêmement, extrêmement
robuste mécaniquement, très longue durée de vie.
Construction
1. Caractéristiques : Tension : 600/1000 V Température : -40 °C – 90 °C
2. Description :
(1) Conducteur : cuivre étamé recuit
(2) Isolation : XLPE 90 °C, noir
(3) Gaine : XLPE 90 °C, noir ou rouge
3. Marquage :
TÜV SÜD EN 50618:2014 H1Z2Z2-K 1x4,0mm2 DC 1,5 KV NINGBO NEW ENERGY CO.,LTD
| Nom : Câble solaire monocœur |
Conducteur : fil de cuivre étamé |
| Norme exécutive : EN 50618 |
Isolation : polyoléfine réticulée par irradiation à faible émission de fumée et sans halogène |
| Modèle : H1Z2Z2-K |
Gaine : polyoléfine réticulée par irradiation à faible émission de fumée et sans halogène |
| Spécifications du câble : 2,5/4/6/10/16/25/35mm² |
Tension nominale : 1500 V |
| Température ambiante : -40~90 °C |
Tension d'essai : 6,5 KV |
| Température du câble : -40~120 °C |
Résistance aux intempéries : blocage des UV |
| Température de court-circuit : 250 °C |
Durée de vie : > 25 ans |
| Rayon de courbure : > 4 × Ø (Ø6 × Ø (Ø ≥ 8mm) |
Couleur : noir, rouge |
Applications
Fil photovoltaïque monocœur, résistant à la lumière du soleil, classé 90 °C humide ou 105 °C sec 2000 V pour le câblage d'interconnexion des systèmes d'alimentation photovoltaïque mis à la terre et non mis à la terre, comme décrit dans la section 690.31(A) et d'autres parties applicables du National Electrical Code (NEC), NFPA 70
Options :
Bandes d'identification de phase colorées disponibles sur demande
Multiplexage disponible sur demande
Caractéristiques :
Classé 90 °C humide et sec
Résistant à la déformation à haute température
Excellente résistance à l'humidité,
Propriétés électriques stables sur une large plage de températures
Excellente résistance à l'écrasement et aux coupures par compression
Résistant à la plupart des huiles et produits chimiques
Résistant aux UV/à la lumière du soleil
Répond au test de pliage à froid à -40 °C
| Nom du produit |
Câble solaire standard TUV |
| Modèle NO. |
H1Z2Z2-K 1x 4mm2 |
| Tension |
Câble haute tension |
| Matériau d'isolation |
XLPE |
| Forme du matériau |
Fil rond |
| Certification |
ROSH, CE, TUV |
| Normes |
TUV EN50618 |
| Noyaux |
1 Noyau |
| Emballage de transport |
Tambour en fer-bois, tambour en fer |
| Application |
Construction, souterrain, industriel, centrale électrique |
| Matériau de la gaine |
XLPE |
| Matériau du noyau du fil |
Cuivre étamé |
| Section transversale |
4mm2 |
| Nom |
Câble PV |
| Description du produit |
Largement utilisé dans les installations solaires intérieures et extérieures, les installations électriques, les zones intérieures et extérieures, les zones à risque d'explosion, les usines, les industries industrielles et agricoles. |
| Caractéristiques du produit |
Faible émission de fumée sans halogène, bonne résistance au froid, aux ultraviolets, à l'ozone et aux intempéries. |
| Ignifuge, résistance à la coupe et à la pénétration. |
| Niveau de protection du câble niveau Ⅱ. |
| Avec une radiation de câble photovoltaïque de 150 ℃ comme matériaux d'isolation, le retardateur de flamme sans halogène est sans halogène, une résine de polyéthylène modifiée non toxique thin hengjing comme matière première principale, ajouter sans halogène, non toxique, ignifuge, stabilisateur de chaleur, éliminer l'agent de fumée, conservateur, tel que l'engrais, ne contient pas d'halogène, de métaux lourds, de phosphore. |
| Il est conforme à ROHS, et la résistance d'isolation est faible après immersion. |
| Électrique |
1. La résistance CC : le câble fini à 20 ℃, la résistance CC du noyau du fil conducteur n'est pas supérieure à 5,09 Ω/km |
| 2. La résistance d'isolation : la résistance d'isolation du câble fini à 20 ℃ ne doit pas être inférieure à 1014 Ω. Cm, la résistance d'isolation du câble fini à 90 ℃ n'est pas inférieure à 1011 Ω. Cm |
| 3. La résistance de surface de la gaine : la résistance de la surface de la gaine du câble fini ne doit pas être inférieure à 109 Ω. |
| Structure du câble |
Conducteur : fil de cuivre étamé 2,5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 et 10, 6, 4, 2 mm ^ 2 fil PV |
| Isolation : > 0,5 mm d'épaisseur avec un matériau à faible émission de fumée et sans halogène, et respecter la limite spécifiée par le client. |
| Gaine : épaisseur du matériau sans fumée et sans halogène > 0,5 mm. |
| Paramètres détaillés |
Température ambiante : - 40 ℃ ~ + 90 ℃ |
| La température la plus élevée du conducteur : 120 ℃ (autoriser 5 s en température de court-circuit 200 ℃) |
| Tension limitée : AC0,6/1 kv dc1,8 kv. |
(Nous produisons également des monoconducteurs de 2,5 mm2, 6 mm2, 10 mm2 et 16 mm2, ainsi que des bicœurs,
veuillez me consulter directement si nécessaire)

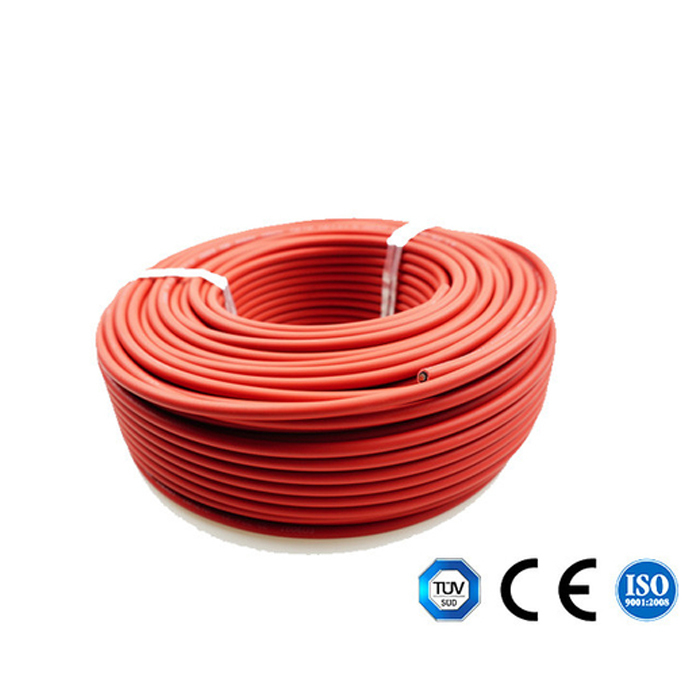

Photos du câble PV solaire de 4 mm2
