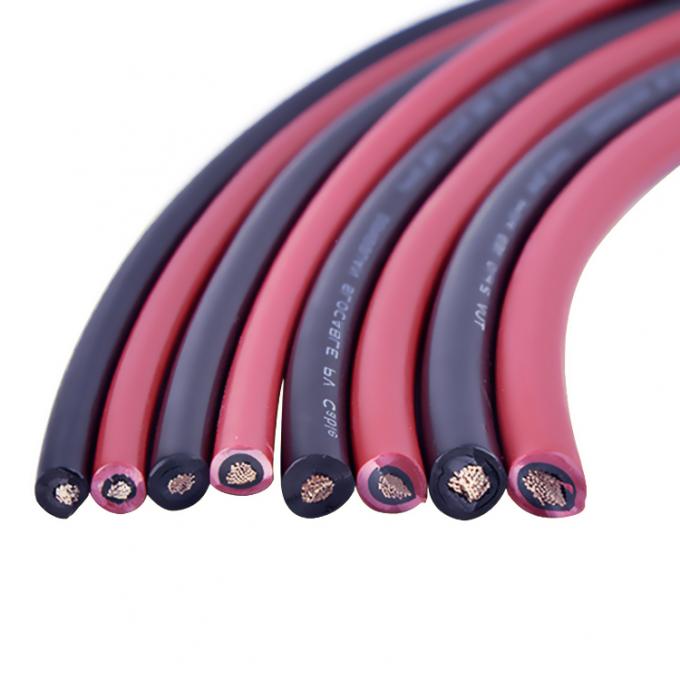

Système solaire Cable solaire 10 mm Conducteur en cuivre souple recuit à chaîne en fer blanc
Le câble solaire de 10 mm2 en cuivre en conserve pour les systèmes solaires, pour l'isolation par TUV EN50618.
Le câble solaire photovoltaïque (cable PV) est conçu pour la transmission d'énergie dans les boîtes de jonction des panneaux solaires, les connexions entre les panneaux photovoltaïques et les boîtes de confluence d'énergie,ainsi que les applications d'énergie éolienne et la pose de voies de centrales électriquesPrincipalement utilisé dans des environnements extérieurs difficiles.
Composition du matériau
- Le conducteur:Coiffures en cuivre en conserve à feu doux
- Isolement:Matériau isolant relié par faisceau d'électrons à 125 °C XLPE
- Pour la veste:Matériau isolant relié par faisceau d'électrons à 125 °C XLPE
L'isolation et le jacket utilisent un matériau sans halogène relié par un faisceau d'électrons, offrant une douceur exceptionnelle, une résistance à la chaleur, une résistance au froid, une résistance à l'usure, une résistance à l'huilerésistance aux acides et aux alcalis, imperméable à l'eau, résistant aux UV et à l'incendie, respectueux de l'environnement avec une durée de vie supérieure à 25 ans.
Spécifications techniques
| Le type |
Section transversale |
Conception des brins |
Diamètre du conducteur |
Résistance du conducteur |
Diamètre extérieur |
Voltage nominal |
Courant nominal |
| Le nombre d'étoiles est déterminé par la fréquence d'écoulement. |
10 mm2 |
80 x φ0,4 mm |
4.4 mm |
10,95 Ω/km |
7.2 mm |
Pour les appareils à courant alternatif: |
98A |
Applications
Spécialement conçu pour connecter les composants d'un système photovoltaïque à l'intérieur et à l'extérieur des bâtiments et des équipements présentant des exigences mécaniques élevées et des conditions météorologiques extrêmes.Convient pour les installations permanentes.
Caractéristiques générales
- Isolement et revêtement croisés par faisceau d'électrons
- Haute résistance à la chaleur, au froid, à l'huile, à l'abrasion, à l'ozone, aux UV et aux intempéries
- Réaction améliorée en cas d'incendie: faible teneur en fumée, exempt d'halogène, exempt de flamme, retardateur de flamme
- Flexible, facile à défaire, très peu d'espace
- Extrêmement robuste sur le plan mécanique avec une très longue durée de vie
Des avantages remarquables
- Isolement à double paroi avec liaison croisée de faisceaux électroniques
- Excellente résistance aux UV, aux huiles, aux graisses, à l'oxygène et à l'ozone
- Résistance à l'abrasion supérieure
- Sans halogène, ignifuge, faible toxicité
- Excellente souplesse et performances de décapage
- Capacité de charge de courant élevé
- Autorisation du TUV
Spécifications du produit
| Nom du produit |
Le câble solaire standard de la TUV |
| Modèle N°. |
Le nombre de points d'intervention est déterminé par le nombre de points de contact. |
| Voltage |
Cable haute tension |
| Matériau d'isolation |
XLPE |
| Forme du matériau |
Fil rond |
| Certification |
ROSH, CE, TUV |
| Les normes |
Pour l'utilisation de l'appareil |
| Les noyaux |
1 Noyau |
| Paquet de transport |
Tambour de fer en bois, tambur de fer |
| Application du projet |
Construction, sous-sol, industrie, centrale électrique |
| Matériau de la gaine |
XLPE |
| Matériau du noyau du fil |
Copper en conserve |
| Section transversale |
10 mm2 |
Caractéristiques du câble photovoltaïque
Description du produit
Largement utilisé dans les installations solaires intérieures et extérieures, les installations électriques, les zones sujettes aux explosions, les usines et les applications industrielles et agricoles.
Principales caractéristiques
- Faible teneur en fumée sans halogène
- Excellente résistance au froid, aux UV, à l'ozone et aux intempéries
- Rétardant de flamme, résistant à la coupe et à la pénétration
- Niveau de protection des câbles II
- Radiation des câbles photovoltaïques à 150°C comme matériaux isolants
- Matériaux ignifuges sans halogène
- Conforme aux normes ROHS
Propriétés électriques
- Résistance en courant continu:≤ 5,09 Ω/km à 20 °C
- Résistance à l'isolation:≥1014 Ω·cm à 20°C, ≥1011 Ω·cm à 90°C
- Résistance de la surface de la gaine:≥ 109 Ω
Structure du câble
- Le conducteur:Fil de cuivre en conserve (2.5, 4, 6, 10, 16 mm2 PV1-F)
- Isolement:> 0,5 mm d'épaisseur, faible teneur en fumée et sans halogène
- La gaine:Épaisseur du matériau sans fumée et sans halogène > 0,5 mm
Paramètres détaillés
- Température ambiante:-40°C à +90°C
- Température maximale du conducteur:120°C (200°C pendant 5s en court-circuit)
- Limites de tension:Pour les appareils à commande numérique:
Remarque: nous produisons également des câbles à cœur unique de 2,5 mm2, 4 mm2, 6 mm2 et 16 mm2, ainsi que des câbles à double cœur.

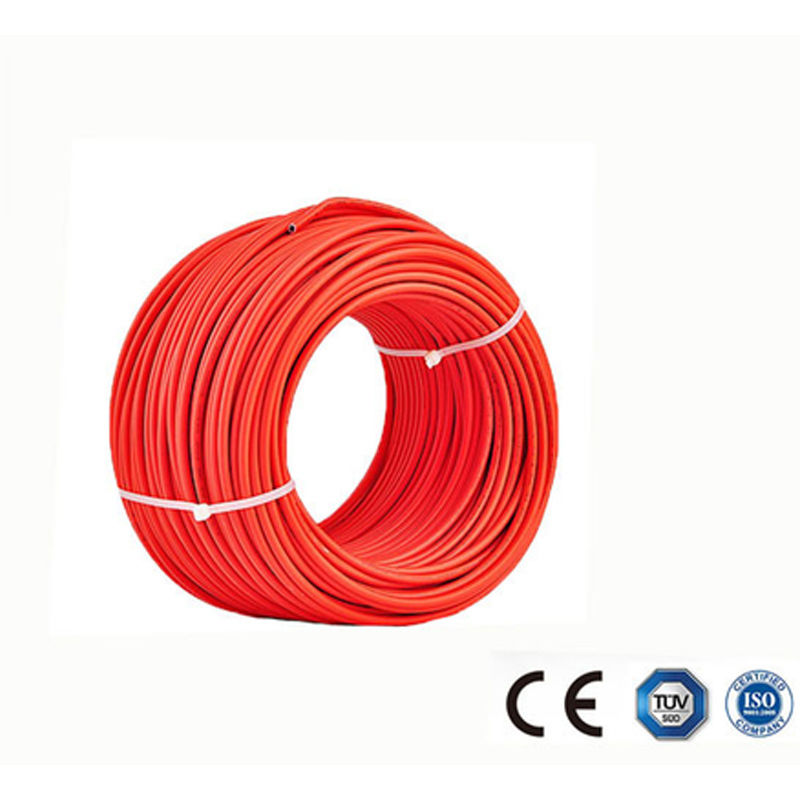

Image du produit
