Cable électrique mono-noyau à courant continu de 1,8 KV noir et rouge pour installations solaires intérieures/extérieures
Description du produit
Cable PV XLPE à double isolation 16 mm2 résistant aux UV TUV avec garantie de 25 ans pour les applications à 1.8KV CC.
Le fil:Fil de cuivre en conserve, selon la norme IEC 60228, VDE0295, classe 5
Isolement intérieur:Polyolefine en liaison transversale
Le code de couleur:Noir, rouge
Enveloppe extérieure:Polyolefine en liaison transversale
Couleurs de la gaine:Noir, rouge
Application du projet
Ces câbles sont conçus pour connecter les composants des systèmes photovoltaïques à l'intérieur et à l'extérieur des bâtiments et des équipements aux exigences mécaniques élevées et aux conditions météorologiques extrêmes.
Conformité aux normes
- Pour les appareils à moteur électrique
- Résistance au feu: CEI 60332-1
- Émission réduite de fumée: EN/IEC 61034-2
- exempt d'halogènes conformément à la norme EN 50525-1, annexe B
- Faible corrosion des gaz selon la norme EN 50267-2-2, CEI 60754-2
Caractéristiques techniques
- Voltage de fonctionnement: AC: 600/1000V DC: 1800V
- Voltage maximal: 1,8 KV
- Voltage d'essai: 6,5 kV CA
- Température de fonctionnement: -40°C à +90°C
- Radius de flexion: fixe: 4 × diamètre global; fléchi: 5 × diamètre global
- Température maximale du conducteur: 120°C
- Température maximale du conducteur: 250°C
- Résistance d'isolation: 10 MΩ × km
Spécifications techniques
| Le type |
Section transversale (mm2) |
Conception des brins |
Diamètre du conducteur (mm) |
Résistance du conducteur (Ω/km) |
Diamètre extérieur (mm) |
Voltage nominal (VAC/DC) |
Courant nominal (A) |
Poids (kg/km) |
| PV-1*1,5 mm2 |
1.5 |
30 x ø 0.25 |
1.6 |
13.5 |
4.8 |
1000/1800 |
30 |
35 |
| PV-1*2,5 mm2 |
2.5 |
50 fois 0.25 |
2.0 |
8.21 |
5.3 |
1000/1800 |
41 |
50 |
| PV-1*4,0 mm2 |
4.0 |
56 fois ø 0.3 |
2.6 |
5.09 |
6.1 |
1000/1800 |
55 |
70 |
| PV-1*6,0 mm2 |
6.0 |
84 fois 0.3 |
3.3 |
3.39 |
7.1 |
1000/1800 |
70 |
95 |
| PV-1*10,0 mm2 |
10.0 |
80x ø 0.4 |
4.4 |
1.95 |
8.5 |
1000/1800 |
98 |
155 |
| PV-1*16 mm2 |
16.0 |
120 fois 0.4 |
5.2 |
1.24 |
10.2 |
1000/1800 |
132 |
230 |
| PV-1*25 mm2 |
25.0 |
196 fois ø 0.40 |
7.4 |
0.795 |
12.0 |
1000/1800 |
176 |
341 |
| PV-1*35 mm2 |
35.0 |
276 fois ø 0.40 |
9.00 |
0.565 |
14.0 |
1000/1800 |
218 |
467 |
Principales caractéristiques
- Les matériaux reliés par faisceau d'électrons ne fondent ni ne coulent, même à haute température
- Haute résistance à la chaleur, au froid, à l'abrasion, aux UV, à l'ozone et aux hydrolyses
- Interconnexion entre les panneaux photovoltaïques et entre les panneaux et l'onduleur
- Fonctionner à tension continue avec une longue durée de vie dans des conditions exposées
Spécifications du produit
Nom:Cable photovoltaïque
Applications:Largement utilisé dans les installations solaires intérieures et extérieures, les installations électriques, les industries industrielle et agricole
Caractéristiques:Faible teneur en fumée sans halogène, bon froid, ultraviolet, résistant à l'ozone et aux intempéries
Rétardant de flamme:Résistance de coupe et résistance de pénétration
Protection du câble:Niveau II
Propriétés électriques
- Résistance en courant continu: ≤ 5,09 Ω/km à 20 °C
- Résistance d'isolation: ≥ 1014 Ω.cm à 20°C; ≥ 1011 Ω.cm à 90°C
- Résistance de la surface de la gaine: ≥ 109 Ω
Structure du câble
Le conducteur:Fil de cuivre en conserve 2.5, 4, 6, 10, 16 mm2 PV1-F
Isolement:> 0,5 mm d'épaisseur avec faible teneur en fumée et en matière halogène
La gaine:Épaisseur du matériau sans fumée et sans halogène > 0,5 mm
Paramètres détaillés
Température ambiante:-40°C à +90°C
Température maximale du conducteur:120°C (permettre 5 secondes à une température de court-circuit de 200°C)
Voltage limité:AC 0,6/1 kV DC 1,8 kV
Questions fréquemment posées
1Quand puis-je avoir le devis?
Dans les 24 heures qui suivent la réception de la demande, pour un prix urgent, veuillez nous appeler avec les spécifications complètes.
2Combien de temps pour la livraison?
Habituellement dans les 3-4 jours ouvrables après le paiement, selon la quantité.
3Quelles sont vos conditions de paiement?
Nous acceptons T/T (virement bancaire), L/C.
4Acceptez-vous la commande personnalisée?
Oui, nous le faisons.
5Vous offrez OEM et ODM?
Oui, les équipements OEM et ODM sont disponibles.

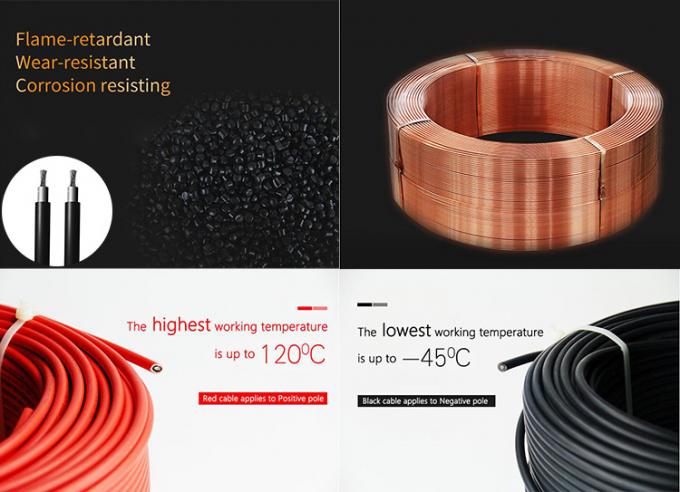

Image du produit
