Câble solaire 12 AWG isolé XLPO 1,5KV 100M cuivre étamé

Détails de produit

Lieu d'origine: La Chine

Certification: TUV/CE/CQC/ISO9001

Numéro de modèle: H1Z2Z2-K 1x4mm2

Conditions de paiement et d'expédition

Quantité de commande min: 100m

Prix: negotiable

Détails d'emballage: 100m/roll, deux petits pains par carton, taille de carton : paquet de 42*42*22cm en outre selon les

Délai de livraison: 3-15days

Conditions de paiement: L / C, T / T, Western Union

Capacité d'approvisionnement: 70000 mètres par jour

Obtenez le meilleur prix
Contactez-nous maintenant
Les spécifications
Mettre en évidence:

Fil d'A.W.G. picovolte de XJPO 12

,

Câble solaire d'A.W.G. 1.5KV 12

,

100M câble solaire de 12 A.W.G.

Nom de produit:
Câble métallique flexible
Matériel d'isolation:
Xlpo
Conducteur:
Cuivre en conserve
Construction:
56 / 0,28 mm
Épaisseur:
0,8 mm
Résistance::
50,09 Ω/km (max. à 20 °C)
Cable OD:
5.8mm
Couleur:
Noir ou rouge
Nom de produit:
Câble métallique flexible
Matériel d'isolation:
Xlpo
Conducteur:
Cuivre en conserve
Construction:
56 / 0,28 mm
Épaisseur:
0,8 mm
Résistance::
50,09 Ω/km (max. à 20 °C)
Cable OD:
5.8mm
Couleur:
Noir ou rouge
Définition
Câble solaire 12 AWG isolé XLPO 1,5KV 100M cuivre étamé
XJPO Electric Copper Core Flexible 1,5 kV 100m 12 AWG Câble solaire
XJPO Electric Copper Core Flexible Wire Cable rouge et noir (12AWG 1,5 kV) (100m)
Câble en isolation et revêtement réticulés à faisceau d'électrons; Résistance élevée contre la chaleur, le froid, l'huile, l'abrasion, l'ozone, les UV et les intempéries. Câble de 4 mm à noyau pour les tableaux, les installations et les chaînes solaires à haute tension et à spécification élevée. Capable jusqu'à 1000V DC et 55A. Double isolé et TUV, CE et MCS approuvés. Couramment utilisé sur les systèmes d'onduleur sur la grille.
Chaque unité est égale à 1 mètre. (Par exemple, commande 5 et vous recevrez une longueur de 5 m, pas 5 x 1 m)
Câble photovoltaïque PV Application de câble d'alimentation solaire DC
Ces câbles sont conçus pour connecter les composants du système photovoltaïque à l'intérieur et à l'extérieur des bâtiments et des équipements avec des exigences mécaniques élevées et des conditions météorologiques extrêmes.
Câble photovoltaïque PV Normes de câble d'alimentation solaire DC
  • Din en 50618
  • Performance de résistance au feu: CEI 60332-1
  • Émission de fumée basse: EN / IEC 61034-2
  • Sans halogène selon EN 50525-1, annexe B
  • Faible corrosivité des gaz selon EN 50267-2-2, CEI 60754-2
Câble photovoltaïque PV Caractéristiques techniques du câble d'alimentation solaire DC
  • Tension de travail: AC: 600 / 1000V DC: 1800V
  • Tension maximale: 1,8kV
  • Tension de test: 6,5 kV
  • Température de travail: -40-90 ° C
  • Rayon de flexion: fixe: 4 x diamètre global, fléchi: 5 x diamètre global
  • Max. Température du conducteur: 120 ° C
  • Court-circuit max. Température du conducteur: 250 ° C
  • Résistance à l'isolation: 10 MΩ x km
Spécifications techniques
Taper Section transversale mm² Conception de brin n ° x Ø (mm) Diamètre du conducteur MM Résistance au conducteur ω / km Diamètre extérieur mm Tension nominale VAC / DC Courant nominal a Poids kg / km
PV-1 * 1,5 mm² 1.5 30x Ø 0,25 1.6 13.5 4.5 1000/1800 30 35
PV-1 * 2,5 mm² 2.5 50x Ø 0,25 2.0 8.21 4.9 1000/1800 41 50
PV-1 * 4,0 mm² 4.0 56x Ø 0,3 2.6 5.09 5.1 1000/1800 55 70
PV-1 * 6,0 mm² 6.0 84x Ø 0,3 3.3 3.39 6.1 1000/1800 70 95
PV-1 * 10,0 mm² 10.0 80x Ø 0,4 4.4 1.95 7.2 1000/1800 98 155
PV-1 * 16 mm² 16.0 120x Ø 0,4 5.2 1.24 8.2 1000/1800 132 230
PV-1 * 25 mm² 25.0 196x Ø 0,40 7.4 0,795 12.0 1000/1800 176 341
PV-1 * 35 mm² 35.0 276x Ø 0,40 9h00 0,565 14.0 1000/1800 218 467
Caractéristiques clés
  • Les matériaux réticulés par faisceau d'électrons ne fondent pas ou ne coulent pas, même à haute température, une résistance élevée contre la chaleur, le froid, l'abrasion, les UV, l'ozone et les hydrolyses.
  • Ces câbles fournissent les moyens d'interconnecter entre les panneaux photovoltaïques (PV) et des panneaux à l'onduleur.
  • Ils opèrent à DC Tension et offrent une longue durée de vie dans des conditions exposées.
Détails du produit
Nom Câble PV
Description du produit Largement utilisé dans les installations solaires intérieures et extérieures, l'installation électrique, les zones intérieures et extérieures, sujettes aux explosions, les usines, les industries industrielles et agricoles.
Caractéristiques du produit
  • Basse fumée sans halogène, bon froid, ultraviolet, résistant à l'ozone et résistant aux intempéries
  • Indulant de la flamme, résistance à la coupe et résistance à la pénétration
  • Niveau de protection des câbles ⅱ Niveau
  • Avec un rayonnement de câble photovoltaïque de 150 ℃ comme matériaux d'isolation
Caractéristiques électriques
  • La résistance à DC: le câble fini à 20 ℃ la résistance à DC à noyau fil conducteur n'est pas supérieure à 5,09 Ω / km
  • La résistance à l'isolation: la résistance à l'isolation finie du câble à 20 ℃ ne doit pas moins de 1014 Ω.cm, la résistance à l'isolation du câble finie à 90 ℃ n'est pas inférieure à 1011 Ω.cm
  • La surface de la gaine Résistance: la résistance de la surface de la gaine du câble finie doit être pas moins de 109 Ω
Structure de câble
  • Conducteur: fil de cuivre en conserve 2,5, 4, 6, 10, 16 mm² Pv1-F
  • Isolation:> 0,5 mm d'épaisseur à faible fumée et matériau halogène
  • Gaine: épaisseur de matériau sans fumée basse et sans halogène> 0,5 mm
Paramètres détaillés
  • Température ambiante: -40 ℃ ~ + 90 ℃
  • La température la plus élevée de conducteur: 120 ℃ (permettez les 5 s à la température de court-circuit 200 ℃)
  • Tension limitée: AC0.6 / 1kV DC1.8KV
Image du produit

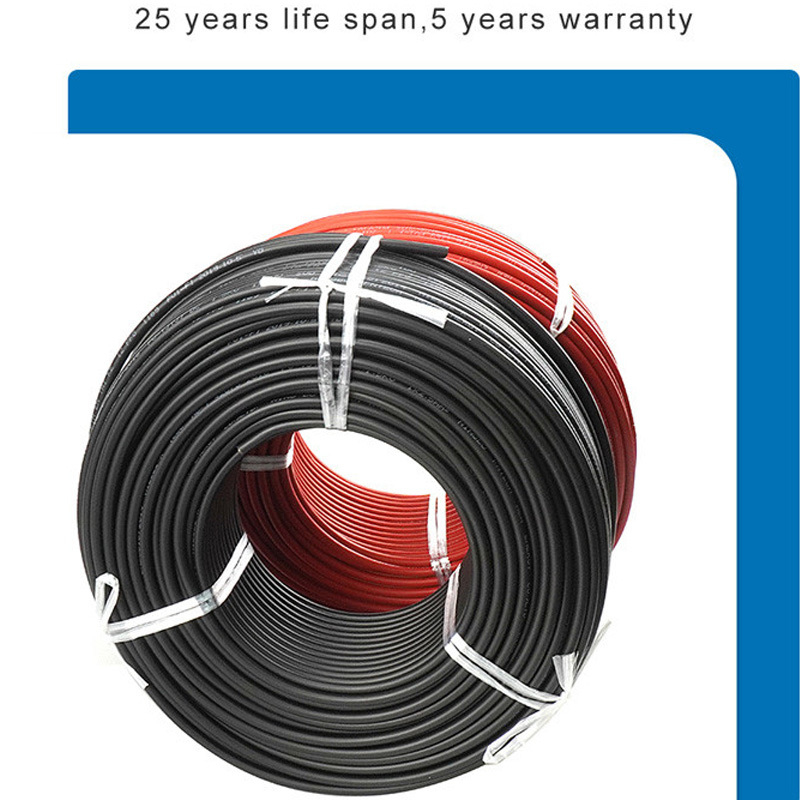

Câble solaire 12 AWG isolé XLPO 1,5KV 100M cuivre étamé 0
Questions fréquemment posées
1. Quand puis-je obtenir la citation?
Dans les 24 heures suivant l'obtention de l'enquête. Si vous êtes très urgent pour obtenir le prix, veuillez nous appeler pour donner des spécifications complètes sur le câble. Le prix sera calculé bientôt.
2. Combien de temps à propos de la livraison?
Habituellement dans les 3-4 jours ouvrables après le paiement, principalement selon la quantité.
3. Quelles sont vos conditions de paiement?
Nous acceptons T / T (transfert de banque), L / C
4. Acceptez-vous la commande personnalisée?
Oui, nous le faisons.
5. Offrez-vous OEM & ODM?
Oui. OEM et ODM sont disponibles.
