Câble solaire d'en 50618 de l'isolation 4mm picovolte de H1Z2Z2-K XLPO
Lieu d'origine | La Chine |
---|---|
Nom de marque | Pntech |
Certification | TUV/CE/ISO9001 |
Numéro de modèle | H1Z2Z2-K 1x4mm2 |
Quantité de commande min | 100m / petit pain |
Prix | Negotiation |
Détails d'emballage | 100m par petit pain, 250m par petit pain, 500m par petit pain |
Délai de livraison | 3-7days |
Conditions de paiement | L/C, T/T |
Capacité d'approvisionnement | 70000m par jour |
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xNom de produit | câble solaire à un noyau 4mm | Mot-clé | Câble solaire à un noyau |
---|---|---|---|
Matériel de veste | XLPO | Matériel de conducteur | Cuivre bidon échoué |
Câble OD | 5.8mm | résistance | ≤5.09 (Ω/KM) |
Couleur | Noir/rouge | Emballage | 100m par petit pain |
Le point fort | Câble d'en 50618 de picovolte,câble solaire d'en 50618 de 4mm,Câble solaire d'en 50618 de picovolte |
Câble solaire à un noyau photovoltaïque 4mm picovolte d'isolation de H1Z2Z2-K EN50618 XLPO
Avantages du noir solaire à un noyau du câble TUV de H1Z2Z2-K 4mm2 et rouge
Le câble à un noyau de 4mm pour des rangées solaires de spécifications à haute tension et élevées, installe et ficelle. Capable de jusqu'à C.C 1500v et à 55A. Double insculated et le TUV, le CE et le support de consoles multiples ont approuvé. Utilisé généralement dessus SUR des systèmes d'inverseur de GRILLE.
Les propriétés électriques et dimensionnelles de ce produit sont mesurées par le département technique et de la qualité de garantie au laboratoire de câbles de Jiangnan. La représentation de câble en ce qui concerne la résistance de conducteur, la qualité de construction (exécution), la cohérence dimensionnelle, et d'autres paramètres sont vérifiés aux normes éditées et approuvés
Type | Section transversale | Conception de brin | Conducteur Diameter | Conducteur Resistance | Diamètre extérieur | Tension évaluée | Courant évalué |
H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0mm | 8,21 Ω/km | 5.4mm | 1500VDC | 50A |
H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6mm | 5,09 Ω/km | 5.9mm | 1500VDC | 70A |
H1Z2Z2-K 1x6mm2 | 6mm2 | 78x φ0.285mm | 3.3mm | 3,52 Ω/km | 6.7mm | 1500VDC | 95A |
H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1,95 Ω/km | 7.4mm | 1500VDC | 98A |
H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2mm | 1,24 Ω/km | 9.2mm | 1500VDC | 132A |
Application :
Appliqué aux panneaux solaires pour la production d'électricité et les composants relatifs du câblage, connexion, particulièrement appropriée à extérieur. Résistance à la lumière du soleil, anti-vieillissement, utilisant les matériaux ignifuges sans halogène de basse fumée, une catégorie plus élevée, plus de sécurité.
Avantages exceptionnels :
1. Double isolation de mur. Le faisceau d'électrons a réticulé
2. excellente résistance à U.V, à pétrole, à graisses, à oxygène et à ozone
3. excellente résistance à l'abrasion
4. halogène libre, toxicité ignifuge et basse
5. excellente flexibilité et représentation de dépouillement
6. capacité de soin à forte intensité
7. le TUV a approuvé
Nom | Câble de picovolte |
La description de produit | Très utilisé dans les installations solaires d'intérieur et extérieures, les industries d'installation, d'intérieur et extérieures, explosion-enclines électriques de secteurs, d'usines, industrielles et agricoles. |
Caractéristiques du produit | Basse fumée sans halogène, bon froid, l'ultraviolet, l'ozone - résistant et temps - résistant. |
Ignifuge, coupant la résistance et la résistance de pénétration. | |
Niveau de niveau de protectionⅡ de câble. | |
Avec le rayonnement photovoltaïque de câble de 150 ℃ comme matériaux d'isolation, ignifuge libre d'halogène est résine hengjing mince modifiée sans halogène et non-toxique de polyéthylène comme matière première principale, ajoute sans halogène, non-toxique, ignifuge, stabilisateur de chaleur, élimine l'agent chimique fumigène, agent de conservation, tel que l'engrais, ne contient pas l'halogène, métaux lourds, phosphore. | |
Il se conforme à ROHS, et la résistance d'isolation est petite après immersion. | |
Élém. élect. | 1. La résistance de C.C : le câble de finition à la résistance conductrice de C.C de noyau de fil de 20 ℃ n'est pas plus grand que 5,09 Ω/km |
2. La résistance d'isolation : la résistance d'isolation de finition du câble au ℃ 20 ne devrait pas moins de 1014 Ω. cm, résistance d'isolation de finition de câble au ℃ 90 ne sont pas moins de 1011 Ω. cm | |
3. La résistance de surface de gaine : la résistance de la surface de finition de gaine de câble devrait être pas moins de 109 Ω. | |
Structure de câble | Conducteur : câblage cuivre bidon 2,5, 4, 6, 10, 16 millimètres de ^ 2 PV1 - F |
25, 16 et 10, 6, 4, 2 millimètres de ^ fil de 2 picovoltes | |
Isolation : > 0.5mm épais avec le bas matériel de fumée et d'halogène, et respecter la limite spécifique du client. | |
Gaine : basse épaisseur matérielle libre de fumée et d'halogène > 0.5mm. | |
Paramètres détaillés | Température ambiante : - ℃ 40 | + ℃ 90 |
La température la plus élevée du conducteur : ℃ 120 (permettez 5 s dans le ℃ de la température 200 de court circuit) | |
Tension limitée : AC0.6/1kv dc1.8kv. |
(Nous produisons également à un noyau de 2.5mm2, 6mm2 10mm2 et 16mm2, aussi bien que doubles noyaux,
veuillez me consulter directement s'il y a lieu)

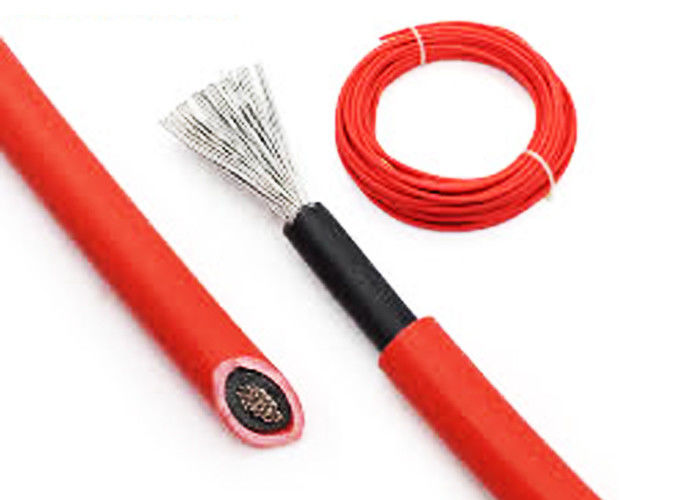

Images du câble solaire à un noyau de 4mm
