Détails de produit
Lieu d'origine: La Chine
Nom de marque: Pntech
Certification: ISO9001/TUV/CE
Numéro de modèle: H1Z2Z2-K 1x4mm2
Conditions de paiement et d'expédition
Quantité de commande min: 100m
Prix: Negotiation
Détails d'emballage: 100m/roll, 250m/roll, 500m par carton
Délai de livraison: 3-10DAYS
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 70000m par jour
Nom de produit: |
câble solaire 4mm2 de C.C |
CONDUCTEUR: |
CUIVRE BIDON |
Emballage: |
1000m/drum |
Câble OD: |
5.85mm |
Tension CC: |
1500V |
Couleur: |
Rouge/noir |
Nom de produit: |
câble solaire 4mm2 de C.C |
CONDUCTEUR: |
CUIVRE BIDON |
Emballage: |
1000m/drum |
Câble OD: |
5.85mm |
Tension CC: |
1500V |
Couleur: |
Rouge/noir |
Câble solaire photovoltaïque 4mm2 de C.C du système H1Z2Z2-K de double toit de l'isolation XLPO
Description de produit
Le conducteur utilisé en câbles solaires devrait être de la catégorie pure de l'EC qui des résultats à la ligne réduite au minimum pertes et projet étant fiables
Les câbles devraient avoir une isolation de haute catégorie qui a la capacité pour résister à de mauvaises conditions extrêmes et pour avoir les propriétés de résistance UV suffisantes qui donne la sécurité et la longue durée au système solaire.
Pour plus de sécurité et de vie, nous devrions utiliser le conducteur de cuivre enduit bidon, qui protègent le conducteur contre l'humidité et la réaction chimique sur le cuivre pour un long terme.
| Application : | Destiné à l'utilisation dans le système photovoltaïque d'alimentation d'énergie. Ceux-ci peuvent être installés en tant que le déplacement libre, fixe ou accrocher. Ils peuvent également être installés dans des chemins de câbles, conduits, sur ou dans des murs. |
|---|---|
| Conducteur : | Cuivre bidon |
| Isolation : | Faisceau d'électrons XLPE |
| Gaine : | XLPE résistant UV |
| Normes : | AS/NZS 5000,2 |
| Tension : | 0.6/1 kilovolt C.C à C.A. ou 1.8kV |
| Longueur de emballage : | 100m, 500m |
| Température de fonctionnement normale : | 75°C |
| Normes : | AS/NZS 5033,2012, PV1-F de TUV 2 Pfg 1169/08.2007 |
| Olour de noyau : | À un noyau : rouge ou noir |
| Couleur de gaine : | Noir |
| Température de fonctionnement : | -40° C à 90° C. |
| La température maximum de conducteur : | 120° C. |
| Représentation de feu : | Diffusion verticale de flamme d'un câble unique : IEC60332-1 Densité de fumée : IEC61034, EN50268-2 |
Ayant tant de problèmes écologiques, en raison des déchets des ressources naturelles et ne prenant pas soin de nature, la terre devient desséchée, et l'humanité cherche les manières de trouver des moyens alternatifs, l'énergie alternative de puissance est déjà trouvée et s'appelle à énergie solaire, graduellement l'industrie photovoltaïque solaire obtient de plus en plus l'attention en tant que dans temps où leurs prix descendent et beaucoup de personnes considèrent l'énergie solaire en tant qu'alternative pour leur puissance de bureaux ou de maison. Ils la trouvent bon marché, propre et fiable. Sur le fond d'intérêt accru vers l'énergie solaire, on s'attend à ce qu'augmente la demande sur les câbles solaires qui se compose du cuivre bidon, 1.5mm, 2.5mm, 4.0mm et etc. sera décrit un peu plus tard. Les câbles solaires sont les médias actuels de transmission de la production d'électricité à énergie solaire. Ils sont qui respecte les natures et beaucoup plus sûrs que ses prédécesseurs. Ils relient ensemble les panneaux solaires.
Données techniques
Conducteur : Cuivre bidon échoué
Référez-vous à la classe 5 du CEI 60228
Isolation intérieure : XLPE
Veste externe : XLPE
Couleur : Noir et rouge
| Nombre de code produit | Taille (mm2) | Diamètre N/mm de conducteur | Diamètre d'isolation (millimètres) | Diamètre nominal de veste (millimètres) | Mètre Weight/1000 net (kilogrammes) |
| PV1-F 1x1.5mm2 | 1,5 | 30/0.25 | 3,1 | 4,7 | 39 |
| PV1-F 1x2.5mm2 | 2,5 | 49/0.25 | 3,6 | 5,3 | 48 |
| PV1-F 1x4mm2 | 4 | 56/0.285 | 4,1 | 5,8 | 68 |
| PV1-F 1x6mm2 | 6 | 84/0.285 | 4,7 | 6,4 | 88 |
| PV1-F 1x10mm2 | 10 | 80/0.40 | 5,6 | 7,5 | 132 |
| PV1-F 1x16mm2 | 16 | 126/0.40 | 7,55 | 10,2 | 205 |
Application :
Appliqué aux panneaux solaires pour la production d'électricité et les composants relatifs du câblage, connexion, particulièrement appropriée à extérieur. Résistance à la lumière du soleil, anti-vieillissement, utilisant les matériaux ignifuges sans halogène de basse fumée, une catégorie plus élevée, plus de sécurité.
| Nom | Câble de picovolte |
| La description de produit | Très utilisé dans les installations solaires d'intérieur et extérieures, les industries d'installation, d'intérieur et extérieures, explosion-enclines électriques de secteurs, d'usines, industrielles et agricoles. |
| Caractéristiques du produit | Basse fumée sans halogène, bon froid, l'ultraviolet, l'ozone - résistant et temps - résistant. |
| Ignifuge, coupant la résistance et la résistance de pénétration. | |
| Niveau de niveau de protectionⅡ de câble. | |
| Avec le rayonnement photovoltaïque de câble de 150 ℃ comme matériaux d'isolation, ignifuge libre d'halogène est résine hengjing mince modifiée sans halogène et non-toxique de polyéthylène comme matière première principale, ajoute sans halogène, non-toxique, ignifuge, stabilisateur de chaleur, élimine l'agent chimique fumigène, agent de conservation, tel que l'engrais, ne contient pas l'halogène, métaux lourds, phosphore. | |
| Il se conforme à ROHS, et la résistance d'isolation est petite après immersion. | |
| Élém. élect. | 1. La résistance de C.C : le câble de finition à la résistance conductrice de C.C de noyau de fil de 20 ℃ n'est pas plus grand que 5,09 Ω/km |
| 2. La résistance d'isolation : la résistance d'isolation de finition du câble au ℃ 20 ne devrait pas moins de 1014 Ω. cm, résistance d'isolation de finition de câble au ℃ 90 ne sont pas moins de 1011 Ω. cm | |
| 3. La résistance de surface de gaine : la résistance de la surface de finition de gaine de câble devrait être pas moins de 109 Ω. | |
| Structure de câble | Conducteur : câblage cuivre bidon 2,5, 4,6,10,16 mm2 PV1 - F |
| 25,16 et 10, fil de 6,4,2.5 mm2 picovolte | |
| Isolation : > 0.5mm épais avec le bas matériel de fumée et d'halogène, et respecter la limite spécifique du client. | |
| Gaine : basse épaisseur matérielle libre de fumée et d'halogène > 0.5mm. | |
| Paramètres détaillés | Température ambiante : - ℃ 40 | + ℃ 90 |
| La température la plus élevée du conducteur : ℃ 120 (permettez 5 s dans le ℃ de la température 200 de court circuit) | |
| Tension limitée : AC0.6/1kv dc1.8kv. |
(Nous produisons également à un noyau de 2.5mm2, 6mm2, 10mm2 et 16mm2, aussi bien que doubles noyaux,
veuillez me consulter directement s'il y a lieu)

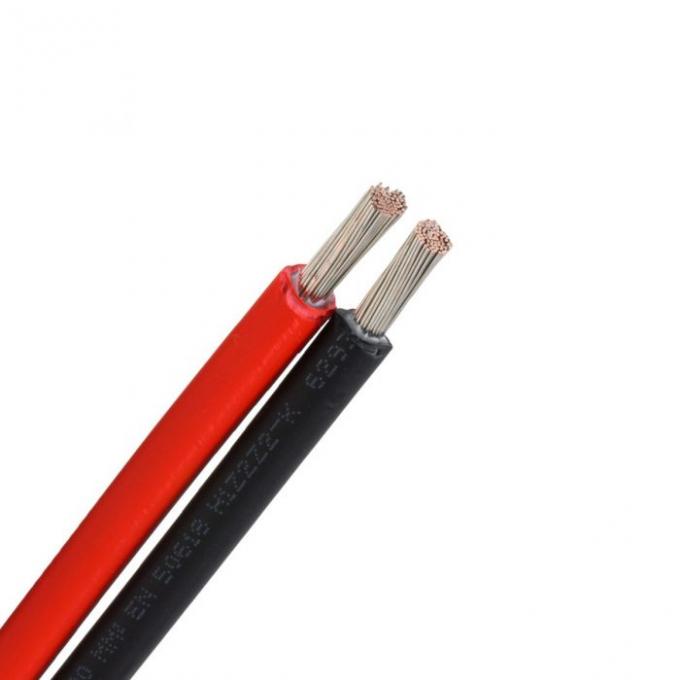

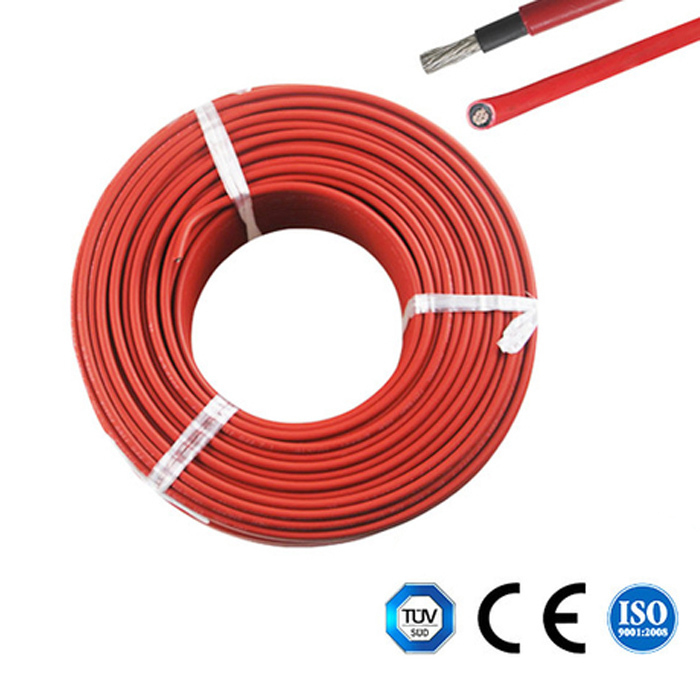

Image du câble solaire 4mm de C.C
