Détails de produit
Lieu d'origine: La Chine
Nom de marque: Pntech
Certification: TUV/CE/ISO9001
Numéro de modèle: PV1-F 1x10mm2
Conditions de paiement et d'expédition
Quantité de commande min: 100m / petit pain
Prix: Negotiation
Détails d'emballage: 100m par petit pain 200m par taille 42x42x22cm de carton
Délai de livraison: 3-7days
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 70000m par jour
Nom de produit: |
câble photovoltaïque solaire 10mm2 |
Noyau: |
1 noyau |
Matériel de conducteur: |
Cuivre bidon échoué |
Câble OD: |
8.5mm |
Structure: |
80/0.4mm |
Couleur: |
Noir/rouge |
Nom de produit: |
câble photovoltaïque solaire 10mm2 |
Noyau: |
1 noyau |
Matériel de conducteur: |
Cuivre bidon échoué |
Câble OD: |
8.5mm |
Structure: |
80/0.4mm |
Couleur: |
Noir/rouge |
Le pfg 1169 de XLPE TUV 2 08,07 cables électriques solaires 10mm2 a étamé le cuivre pour le système solaire
PV1-F a étamé le cable électrique solaire de cuivre 10mm2
2 PfG 1169/08.2007 couvre les câbles flexibles à un noyau (fils) utilisés dans les côtés de C.C du système photovoltaïque que la tension CC Permise maximale est système (entre phases et non au sol) de 1.8kV. Le produit s'applique à l'environnement que le degré de sécurité est sous la classe II, et il peut être parallèle utilisé.
Type | En coupe | Conception de brin | Diamètre de conducteur | Résistance de conducteur | Diamètre extérieur | Tension évaluée | Courant évalué |
PV-1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1,95 Ω/km | 8.5mm | 1800VDC | 98A |
Description résistante au feu de câbles :
A. application : Isolation, câbles liés par croix d'électron-poutre pour la centrale photovotaic.
Construction : De cuivre bidon, accordant toVDE0295/IEC60228, Class5
B. propriétés matérielles/normes :
1. Représentation résistante au feu : IEC60332-1.
2. Émission de fumée : IEC61034 ; EN50268-2
3. Basse charge du feu : DIN51900
4. Approbations : TUV2PfG 1169/08.2007 PV1-F.
5. Normes d'application : UNE211 23 ; UNE20.460-5-52, UTE C 32-502
Application :
Appliqué aux panneaux solaires pour la production d'électricité et les composants connexes du câblage, connexion, particulièrement appropriée à extérieur. Résistance à la lumière du soleil, anti-vieillissement, utilisant les matériaux ignifuges sans halogène de basse fumée, une catégorie plus élevée, plus de sécurité.
Nom | Câble de picovolte |
La description de produit | Très utilisé dans les installations solaires d'intérieur et extérieures, les industries d'installation, d'intérieur et extérieures, explosion-enclines électriques de secteurs, d'usines, industrielles et agricoles. |
Caractéristiques du produit | Basse fumée sans halogène, bon froid, l'ultraviolet, l'ozone - résistant et temps - résistant. |
Ignifuge, coupant la résistance et la résistance de pénétration. | |
Niveau de Ⅱ de niveau de protection de câble. | |
Avec le rayonnement photovoltaïque de câble de 150 ℃ comme matériaux d'isolation, ignifuge libre d'halogène est polyéthylène modifié sans halogène et non-toxique hengjing légèrement la résine car la matière première principale, ajoutent sans halogène, non-toxique, ignifuge, stabilisateur de chaleur, élimine l'agent chimique fumigène, agent de conservation, tel que l'engrais, ne contient pas l'halogène, métaux lourds, phosphore. | |
Il se conforme à ROHS, et la résistance d'isolation est petite après immersion. | |
Élém. élect. | 1. La résistance de C.C : le câble de finition à la résistance conductrice de C.C de noyau de fil de 20 ℃ n'est pas plus grand que 5,09 Ω/km |
2. La résistance d'isolation : la résistance d'isolation de finition du câble au ℃ 20 ne devrait pas moins de 1014 Ω. cm, résistance d'isolation de finition de câble au ℃ 90 ne sont pas moins de 1011 Ω. cm | |
3. La résistance extérieure de gaine : la résistance de la surface de finition de gaine de câble devrait être pas moins de 109 Ω. | |
Structure de câble | Conducteur : câblage cuivre bidon 2,5, 4, 6, 10, 16 millimètres de ^ 2 PV1 - F |
25, 16 et 10, 6, 4, 2 millimètres de ^ fil de 2 picovoltes | |
Isolation : > 0.5mm profondément avec le bas matériel de fumée et d'halogène, et respectent la limite spécifique du client. | |
Gaine : basse épaisseur matérielle libre de fumée et d'halogène > 0.5mm. | |
Paramètres détaillés | Température ambiante : - ℃ 40 | + ℃ 90 |
La température la plus élevée du conducteur : ℃ 120 (permettez 5 s dans le ℃ de la température 200 de court circuit) | |
Tension limitée : AC0.6/1kv dc1.8kv. |
(Nous produisons également à un noyau de 2.5mm2, 4mm2, 6mm2 et 16mm2, aussi bien que doubles noyaux,
veuillez me consulter directement s'il y a lieu)

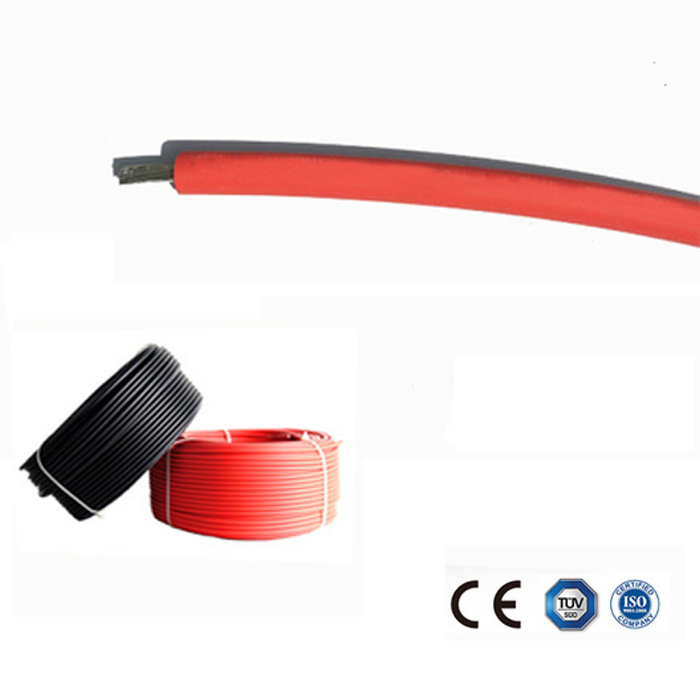

Images de cable électrique 10mm2 solaire
