Détails de produit
Lieu d'origine: La Chine
Nom de marque: Pntech
Certification: TUV/CE/ISO9001
Numéro de modèle: PV1-F 1x4mm2
Conditions de paiement et d'expédition
Quantité de commande min: 250m / petit pain
Prix: Negotiation
Détails d'emballage: 250m par petit pain 500m par taille 42x42x22cm de carton
Délai de livraison: 3-7days
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 70000m par jour
Nom de produit: |
câble solaire 4mm2 |
Application: |
centrale |
Matériel de conducteur: |
Cuivre bidon échoué |
Câble OD: |
6.0mm |
Structure: |
56/0.3mm |
Tension évaluée: |
C.A. Uo/U0.6~1.0KV, DC1.8KV |
Nom de produit: |
câble solaire 4mm2 |
Application: |
centrale |
Matériel de conducteur: |
Cuivre bidon échoué |
Câble OD: |
6.0mm |
Structure: |
56/0.3mm |
Tension évaluée: |
C.A. Uo/U0.6~1.0KV, DC1.8KV |
Résistance UV solaire du câble 4mm2 de l'isolation pv1-f picovolte de XLPE pour la centrale
PV1-F a étamé le câble solaire de cuivre 4mm2 de picovolte
Conducteur : De cuivre bidon, selon VDE0295/IEC60228, Class5
Isolation : copolymère TUV 2PfG/1169 de polyoléfine réticulé parpoutre
Gaine : copolymère TUV 2PfG/1169 de polyoléfine réticulé parpoutre
Tension nominale : C.C 1000/1800V À C.A. 600/1000V
Caractéristique : Ignifuge résistant à la chaleur, résistance d'UV/ozone/hydrolysis/climate
Couleur de gaine : Noir ou selon le requeit du client
Estimation de la température : 45°c jusqu'à +125°c -40°F jusqu'à +257°F
Température ambiante : 25years (TUV) -40°c jusqu'à +90°c -40°F jusqu'à +194°F
. La température maximum de court-circuit : 280°c, +536°F
Rayon de cintrage : Installation>4X fixe de temps en temps moved>5X
Type | Croix | Brin | Conducteur | Conducteur | Externe | Évalué | Évalué | Poids |
section | conception | diamètre | résistance | diamètre | tension | actuel | ||
millimètre de ² | Ø de No.x (millimètre) | millimètre | Ω /km | millimètre | VAC/DC | A | Kg/km | |
² de PV-1*1.5 millimètre | 1,5 | 30x ø 0,25 | 1,6 | 13,5 | 4,8 | 1000/1800 | 30 | 35 |
² de PV-1*2.5 millimètre | 2,5 | 50x ø 0,25 | 2,0 | 8,21 | 5,3 | 1000/1800 | 41 | 50 |
² de PV-1*4.0 millimètre | 4,0 | 56x ø 0,3 | 2,6 | 5,09 | 6,1 | 1000/1800 | 55 | 70 |
² de PV-1*6.0 millimètre | 6,0 | 84x ø 0,3 | 3,3 | 3,39 | 7,1 | 1000/1800 | 70 | 95 |
² de PV-1*10.0 millimètre | 10,0 | 80x ø 0,4 | 4,4 | 1,95 | 8,5 | 1000/1800 | 98 | 155 |
² de PV-1*16 millimètre | 16,0 | 120x ø 0,4 | 5,2 | 1,24 | 10,2 | 1000/1800 | 132 | 230 |
² de PV-1*25 millimètre | 25,0 | 196x ø 0,40 | 7,4 | 0,795 | 12,0 | 1000/1800 | 176 | 341 |
² de PV-1*35 millimètre | 35,0 | 276x ø 0,40 | 9,00 | 0,565 | 14,0 | 1000/1800 | 218 | 467 |
Description résistante au feu de câbles :
A. application : Isolation, câbles liés par croix d'électron-poutre pour la centrale photovotaic.
Construction : De cuivre bidon, accordant toVDE0295/IEC60228, Class5
B. propriétés matérielles/normes :
1. Représentation résistante au feu : IEC60332-1.
2. Émission de fumée : IEC61034 ; EN50268-2
3. Basse charge du feu : DIN51900
4. Approbations : TUV2PfG 1169/08.2007 PV1-F.
5. Normes d'application : UNE211 23 ; UNE20.460-5-52, UTE C 32-502
Application :
Appliqué aux panneaux solaires pour la production d'électricité et les composants connexes du câblage, connexion, particulièrement appropriée à extérieur. Résistance à la lumière du soleil, anti-vieillissement, utilisant les matériaux ignifuges sans halogène de basse fumée, une catégorie plus élevée, plus de sécurité.
Nom | Câble de picovolte |
La description de produit | Très utilisé dans les installations solaires d'intérieur et extérieures, les industries d'installation, d'intérieur et extérieures, explosion-enclines électriques de secteurs, d'usines, industrielles et agricoles. |
Caractéristiques du produit | Basse fumée sans halogène, bon froid, l'ultraviolet, l'ozone - résistant et temps - résistant. |
Ignifuge, coupant la résistance et la résistance de pénétration. | |
Niveau de Ⅱ de niveau de protection de câble. | |
Avec le rayonnement photovoltaïque de câble de 150 ℃ comme matériaux d'isolation, ignifuge libre d'halogène est polyéthylène modifié sans halogène et non-toxique hengjing légèrement la résine car la matière première principale, ajoutent sans halogène, non-toxique, ignifuge, stabilisateur de chaleur, élimine l'agent chimique fumigène, agent de conservation, tel que l'engrais, ne contient pas l'halogène, métaux lourds, phosphore. | |
Il se conforme à ROHS, et la résistance d'isolation est petite après immersion. | |
Élém. élect. | 1. La résistance de C.C : le câble de finition à la résistance conductrice de C.C de noyau de fil de 20 ℃ n'est pas plus grand que 5,09 Ω/km |
2. La résistance d'isolation : la résistance d'isolation de finition du câble au ℃ 20 ne devrait pas moins de 1014 Ω. cm, résistance d'isolation de finition de câble au ℃ 90 ne sont pas moins de 1011 Ω. cm | |
3. La résistance extérieure de gaine : la résistance de la surface de finition de gaine de câble devrait être pas moins de 109 Ω. | |
Structure de câble | Conducteur : câblage cuivre bidon 2,5, 4, 6, 10, 16 millimètres de ^ 2 PV1 - F |
25, 16 et 10, 6, 4, 2 millimètres de ^ fil de 2 picovoltes | |
Isolation : > 0.5mm profondément avec le bas matériel de fumée et d'halogène, et respectent la limite spécifique du client. | |
Gaine : basse épaisseur matérielle libre de fumée et d'halogène > 0.5mm. | |
Paramètres détaillés | Température ambiante : - ℃ 40 | + ℃ 90 |
La température la plus élevée du conducteur : ℃ 120 (permettez 5 s dans le ℃ de la température 200 de court circuit) | |
Tension limitée : AC0.6/1kv dc1.8kv. |
(Nous produisons également à un noyau de 2.5mm2, de 6mm2 10mm2 et 16mm2, aussi bien que de doubles noyaux,
veuillez me consulter directement s'il y a lieu)

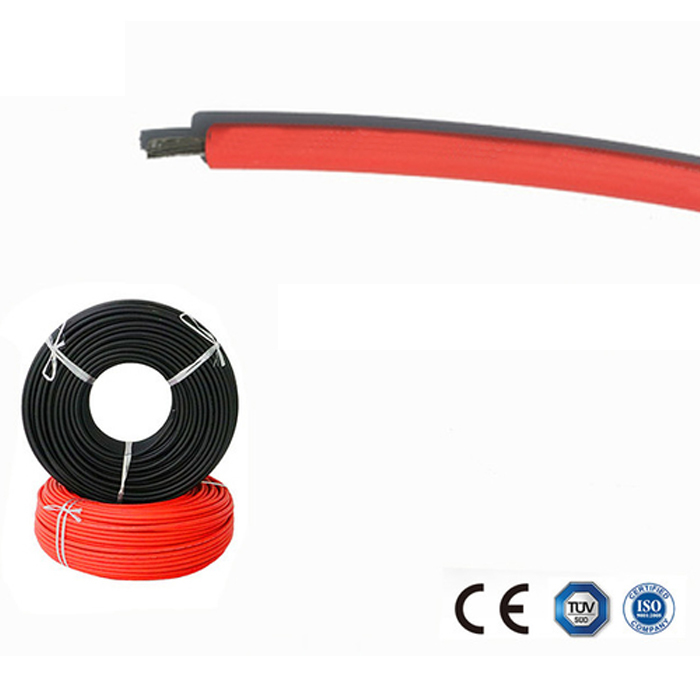

Images de câble solaire de C.C 4mm2
