Mettre en évidence:
Câble d'extension de panneau solaire de TUV
, câble d'extension de panneau solaire de 4mm
, XLPE a isolé le câble de panneau solaire
Câble de connexion Module solaire vers Régulateur de charge solaire - Faisceau de câbles 4mm2
20 m 4mm² Câble de connexion professionnel Module solaire vers Câble de faisceau du contrôleur de charge solaire
56/.285 (4.0mm2) Cuivre étamé recuit
Isolé XLPE. Noyau 0.6/1KV.
Câble SOLAIRE 630/1000Vdc gainé de XLPO
Cuivre sans oxygène. RoHS Conforme XLPO
| Type |
Croix |
Brin |
Conducteur |
Conducteur |
Extérieur |
Nominal |
Nominal |
Poids |
| section |
conception |
diamètre |
résistance |
diamètre |
tension |
courant |
| mm² |
No.x ø (mm) |
mm |
Ω /km |
mm |
VAC/DC |
A |
Kg/km |
| PV-1*1.5 mm² |
1.5 |
30x ø 0.25 |
1.6 |
13.5 |
4.5 |
1000/1800 |
30 |
35 |
| PV-1*2.5 mm² |
2.5 |
50x ø 0.25 |
2.0 |
8.21 |
4.9 |
1000/1800 |
41 |
50 |
| PV-1*4.0 mm² |
4.0 |
56x ø 0.3 |
2.6 |
5.09 |
5.1 |
1000/1800 |
55 |
70 |
| PV-1*6.0 mm² |
6.0 |
84x ø 0.3 |
3.3 |
3.39 |
6.1 |
1000/1800 |
70 |
95 |
Connecteur
| Tension nominale : |
1000v |
| Courant nominal : |
22A(2.5mm2) , 30A(4mm2,6mm2) |
| Tension d'essai : |
6KV(50Hz) |
| Degré de protection : |
IP67/IP2X |
| Matériau d'isolation : |
PC/PA/PPO/TPE |
| Matériau de contact : |
Cuivre plaqué argent |
| Température de fonctionnement : |
-40°C~+90°C |
| Classe de sécurité : |
2 |
| Classe de flamme : |
UL94-V0 |
| Résistance de contact des connecteurs : |
≤5mΩ |
| Force d'insertion : |
≤50N |
| Force de retrait : |
≥50N |
| Câble approprié : |
2.5mm2/4mm2/6mm2(AWG14/12/10) |
| Système de verrouillage : |
Encliquetable |
| N° de produit |
DC-DC |
| Tension nominale |
TUV 1000V DC |
| Courant nominal |
30A |
| Sections de câble appropriées |
2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG |
| Taille de la borne |
Φ4.0mm |
| Tension d'essai |
DC 8KV 1min |
| Degré de pollution |
2 |
| Classe de protection |
Classe II |
| Matériau de la borne |
Cuivre étamé |
| Résistance de contact |
≤ 5mΩ |
| Matériaux d'isolation |
PPC |
| Indice IP |
IP67(IEC 60529) |
| Force d'arrachement |
≥ 50N |
| Force d'insertion |
≤ 50N |
| Température d'essai |
-40ºC~ +85ºC |
| Classe de flamme |
UL94V - 0 |
Instructions de montage
Lors de l'auto-assemblage, si des pièces et des outils autres que ceux indiqués sont utilisés ou si les instructions de préparation et d'assemblage décrites ici ne sont pas respectées, ni la sécurité ni la conformité aux données techniques ne peuvent être garanties.
Pour la protection contre les chocs électriques, les connecteurs PV doivent être isolés de l'alimentation électrique pendant l'assemblage ou le démontage
Le produit final doit assurer une protection contre les chocs électriques
Débrancher sous charge : les connexions des fiches PV ne doivent pas être débranchées sous charge. Elles peuvent être placées dans un état sans charge en coupant le convertisseur DC/AC ou en coupant l'interrupteur de circuit AC. Le branchement et le débranchement sous tension sont autorisés
Les connecteurs déconnectés doivent être protégés de la saleté et de l'eau avec des capuchons d'étanchéité.
Les pièces enfichées sont étanches IP67
Avantage :
• Assemblage sur site simple, rapide, sûr et efficace
• Développer indépendamment, conception innovante, avoir des droits de propriété intellectuelle indépendants, adaptatif au connecteur directement
• Haute endurance mécanique
• Transport de courant et de tension élevés : 30A, 1000VDC
• Faible résistance de transition
• Conception innovante scellée, étanche à l'eau et à la poussière : IP68
• Excellent matériau plastique, UL 94-V0, large plage de températures : -40°c à 90°c, résistant aux intempéries et aux UV pour une application extérieure de longue durée
• Approuvé par TUV

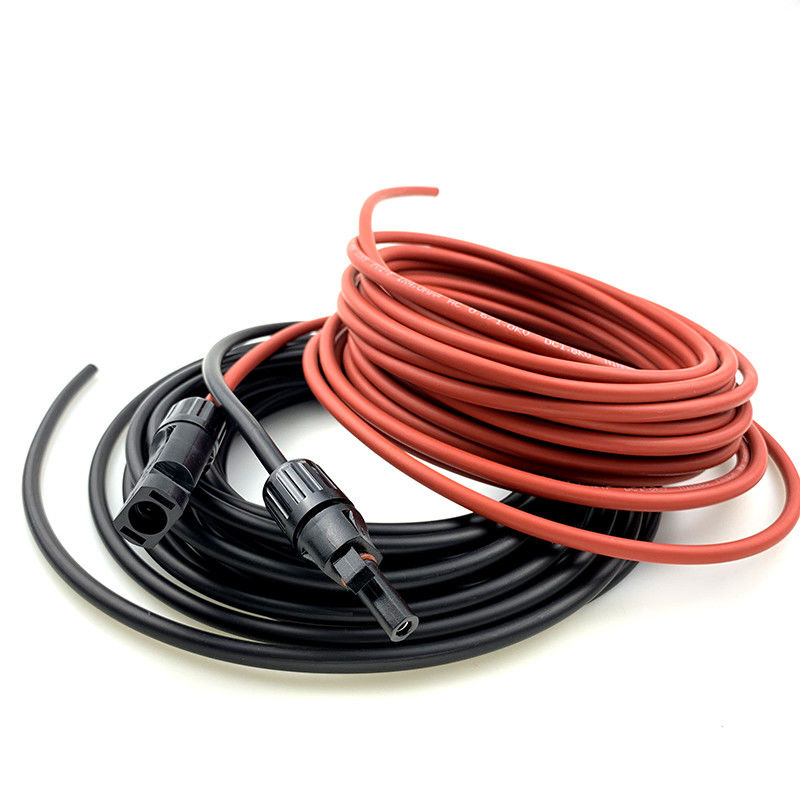

Image du câble d'extension de panneau solaire de 4 mm
FAQ :
1. Quand puis-je obtenir le devis ?
Dans les 24 heures suivant l'obtention de la demande, si vous êtes très pressé d'obtenir le prix, veuillez nous appeler pour donner des spécifications complètes sur le câble. Le prix sera calculé prochainement.
2. Combien de temps dure la livraison ?
Habituellement dans les 3-4 jours ouvrables après le paiement, principalement en fonction de la quantité.
3. Quelles sont vos conditions de paiement ?
Nous acceptons T/T (virement bancaire), L/C
4. Acceptez-vous la commande personnalisée ?
Oui, nous le faisons.
5. Proposez-vous des OEM et ODM ?
Oui. Les OEM et ODM sont disponibles.
